Programovatelné digitální vstupy
Vhodné pro kruhovou hlavní jednotku
8 DI & 5 DO
4 Vstupní proud a 3 Vstupní napětí
Záznamník poruch
ANSI 50N/51/51N/46/49F/27/59N...
+86-18702106858 / +86-21-69156352

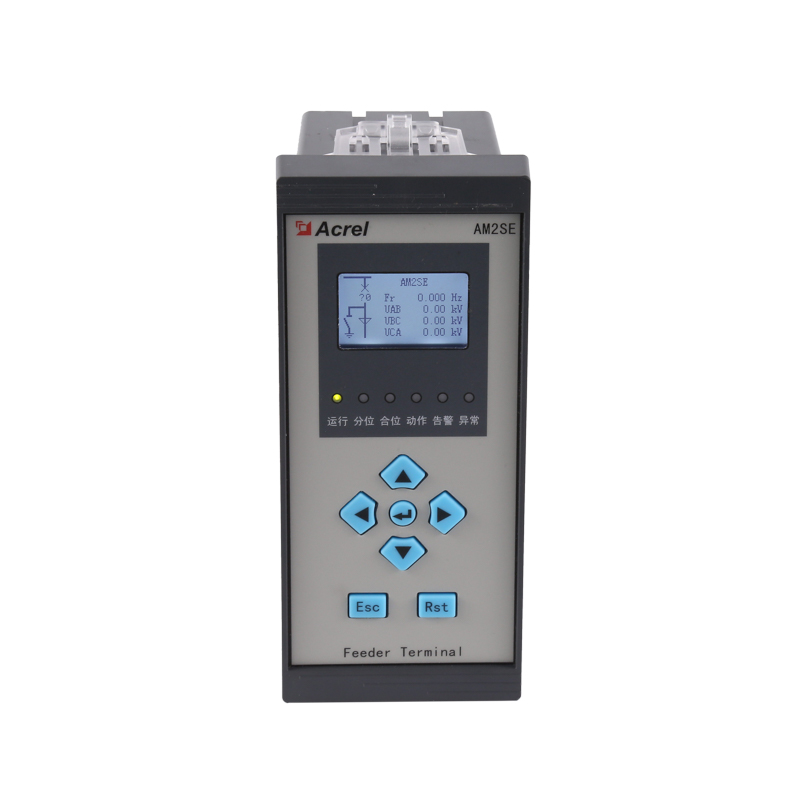

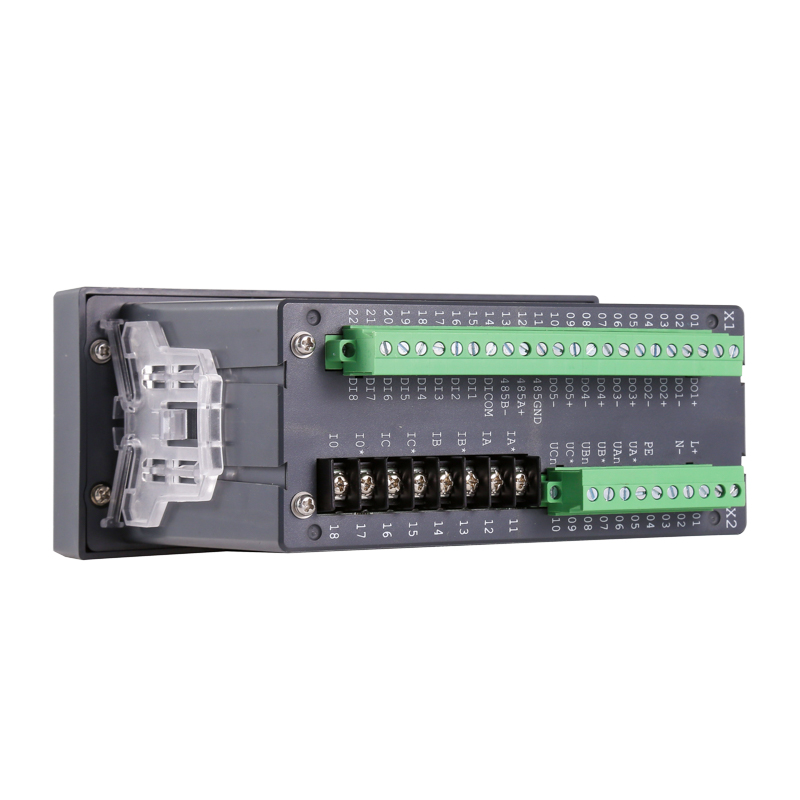

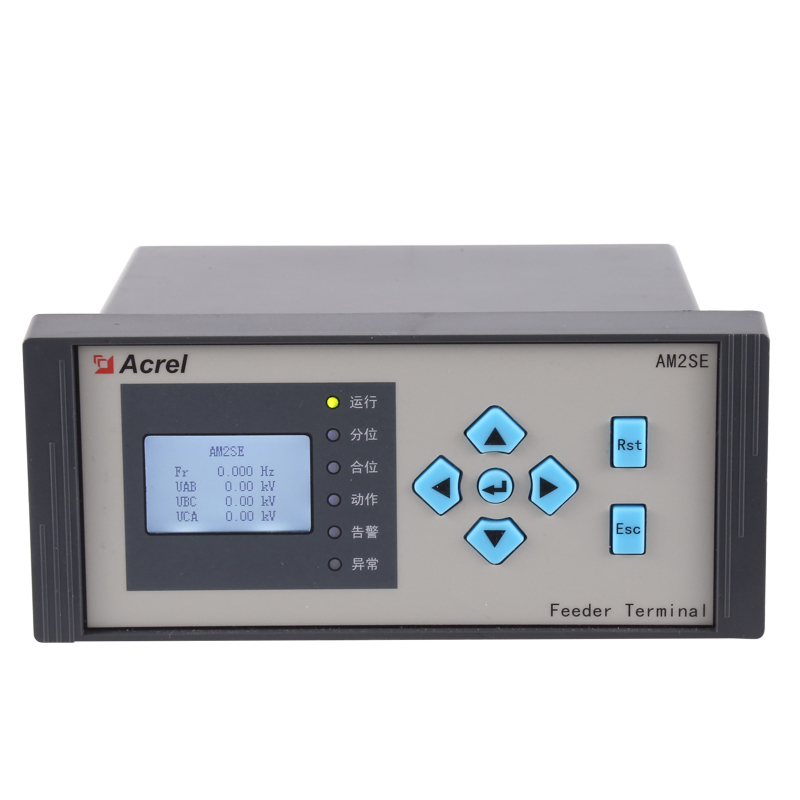

Ochranné relé Acrel AM2SE je vysoce adaptabilní řešení navržené pro aplikace vysokého napětí (10 kV). Vyznačuje se modulární konstrukcí s programovatelnými digitálními vstupy (8 DI & 5 DO), díky čemuž je ideální pro kruhové hlavní jednotky a rozváděče vysokého napětí. Relé podporuje 4 vstupní proudy a 3 vstupní napětí, což poskytuje flexibilitu pro různé scénáře ochrany vývodů.
AM2SE je vybaven pokročilými ochrannými funkcemi a vyhovuje standardům ANSI včetně 50N, 51, 51N, 46, 49F, 27 a 59N. Obsahuje záznamník poruch pro podrobnou analýzu událostí, zvyšuje spolehlivost systému a efektivitu údržby.
Relé nabízí všestranné možnosti komunikace s podporou protokolů Modbus-RTU/TCP a IEC 60870-5-103. Jeho výkonný CPU zajišťuje efektivní zpracování dat a integraci do moderních energetických systémů. AM2SE navíc poskytuje USB konektivitu pro snadnou konfiguraci a programovatelné 4-20mA DC výstupy pro přenos analogového signálu.
Díky své robustní konstrukci a rozsáhlé sadě funkcí je ochranné relé AM2SE spolehlivou volbou pro zabezpečení sítí vysokého napětí a zajišťuje efektivní a bezpečnou distribuci energie.
| Technické parametry | Hodnota | |||
| Vstup | Připojení | Jednofázový-2-vodič, 3-fázový-3-vodič, 3-fázový-4-vodič | ||
| Frekvence | 45-65Hz | |||
| Napětí | Hodnocení: | |||
| jednofázové: AC 100V, 400V | ||||
| Třífázové: AC 3×57,7V/100V(100V)、3×220V/380V(400V)、3×380V/660V(660V)(pouze velikost 96) | ||||
| Přetížení: 1,2násobné hodnocení (nepřetržité): 2násobné hodnocení po dobu 1 sekundy | ||||
| Spotřeba energie:< 0,5VA | ||||
| Aktuální | Hodnocení: AC IA、5A | |||
| Přetížení: 1,2násobné hodnocení (nepřetržité);10násobné hodnocení po dobu 1 sekundy | ||||
| Spotřeba energie:< 0,5VA | ||||
| Výstup | Elektrická energie | Výstup mode:open-collector photo-coupler pulse | ||

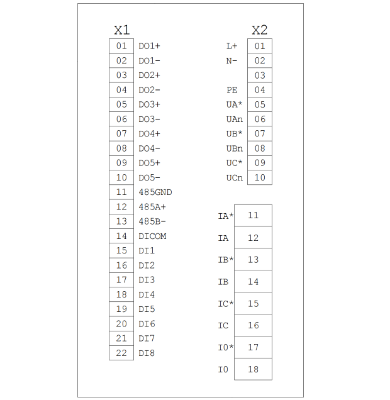

| Pulzní konstanta: 10000 imp/kWh (nastavitelné), podrobnosti viz schéma zapojení； | ||||
| Komunikace | Port RS485, protokol Modbus -RTU, protokol DLT645 (verze 07 a 97), | |||
| přenosová rychlost 1200 ~ 38400 | ||||
| Funkce | Přepínání vstupu | Vstup pro suchý kontakt, vestavěné napájení; pokud je model KA, je aktivní AC 220V. | ||
| Spínací výstup | Výstup mode: Relay normally open contact output | |||
| Kapacita kontaktu: AC 250V/3A、 DC 30V/3A | ||||
| Analogový výstup | 4 - 20 mA | |||
| Třída přesnosti | Frekvence:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1% | |||
| Napájení | AC/DC 85-265V nebo DC24V（±20%）nebo DC48V(±20%) | |||
| spotřeba energie≤10VA | ||||
| Bezpečnost | Odolné napětí napájecí frekvence | Mezi Napájení//Spínací výstup// Proudový vstup//napěťový vstup a vysílání// Komunikace //Pulzní výstup//spínací vstup AC 2 kV 1min; | ||
| Mezi Napájení, spínací výstup, proudový vstup, napěťový vstup AC 2 kV 1min; | ||||
| Mezi vysíláním, komunikací, pulsním výstupem, spínacím vstupem AC 1kV 1 min; | ||||
| Izolační odpor | Vstup、Output end to machine enclosure >100MΩ | |||
| Životní prostředí | Teplota | práce: -25°C~ 65°C skladování: -40°C ~ 80°C | ||
| Vlhkost | ≤93%RH Nekondenzující | |||
| Nadmořská výška | ≤ 2 500 milionů $ $ | |||
