Certifikace UL
Třífázové měření AC
Instalace na lištu DIN nebo na panel Volitelná
4DI/2DO
2-63. harmonická
Komunikace RS485
CE komunikace volitelná
+86-18702106858 / +86-21-69156352

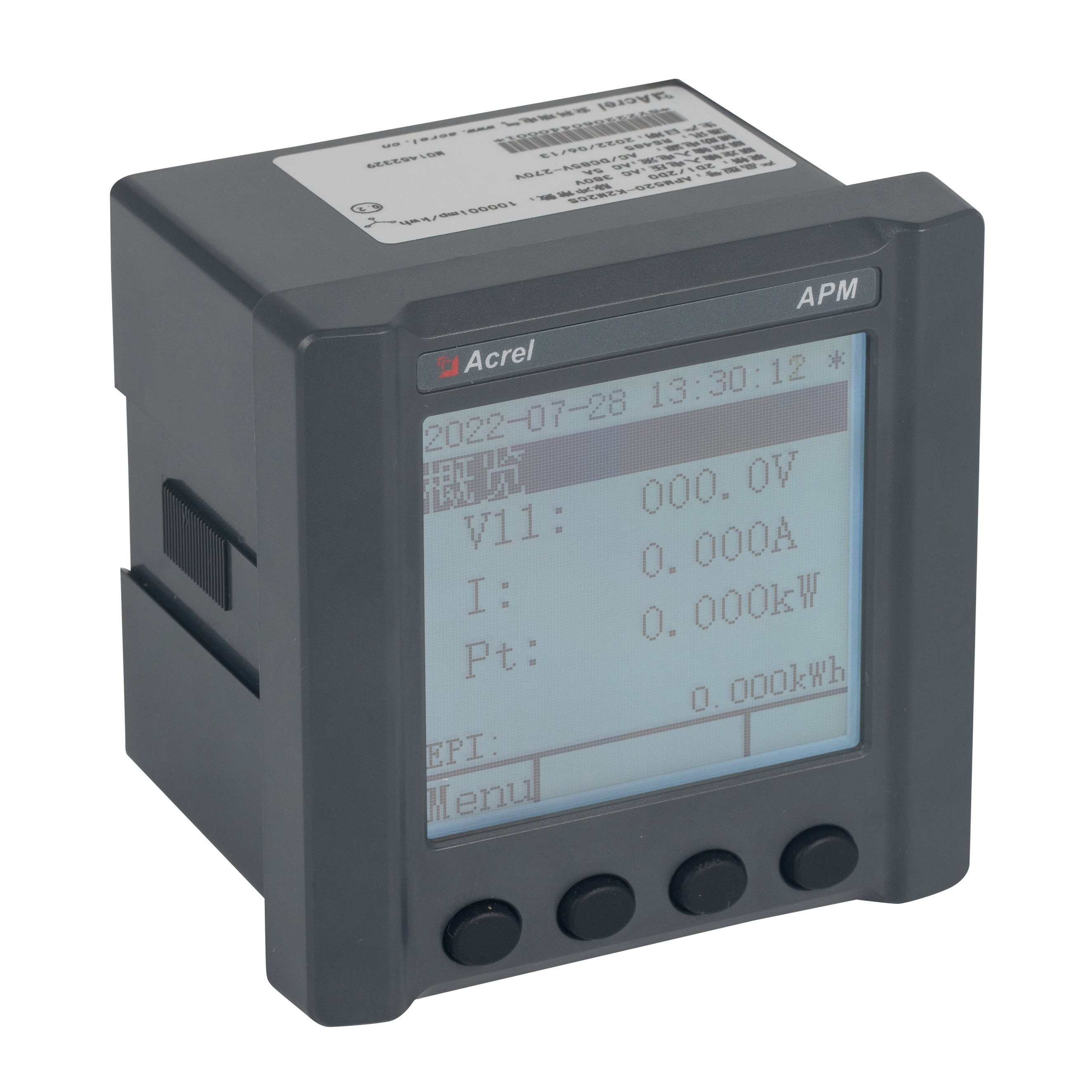

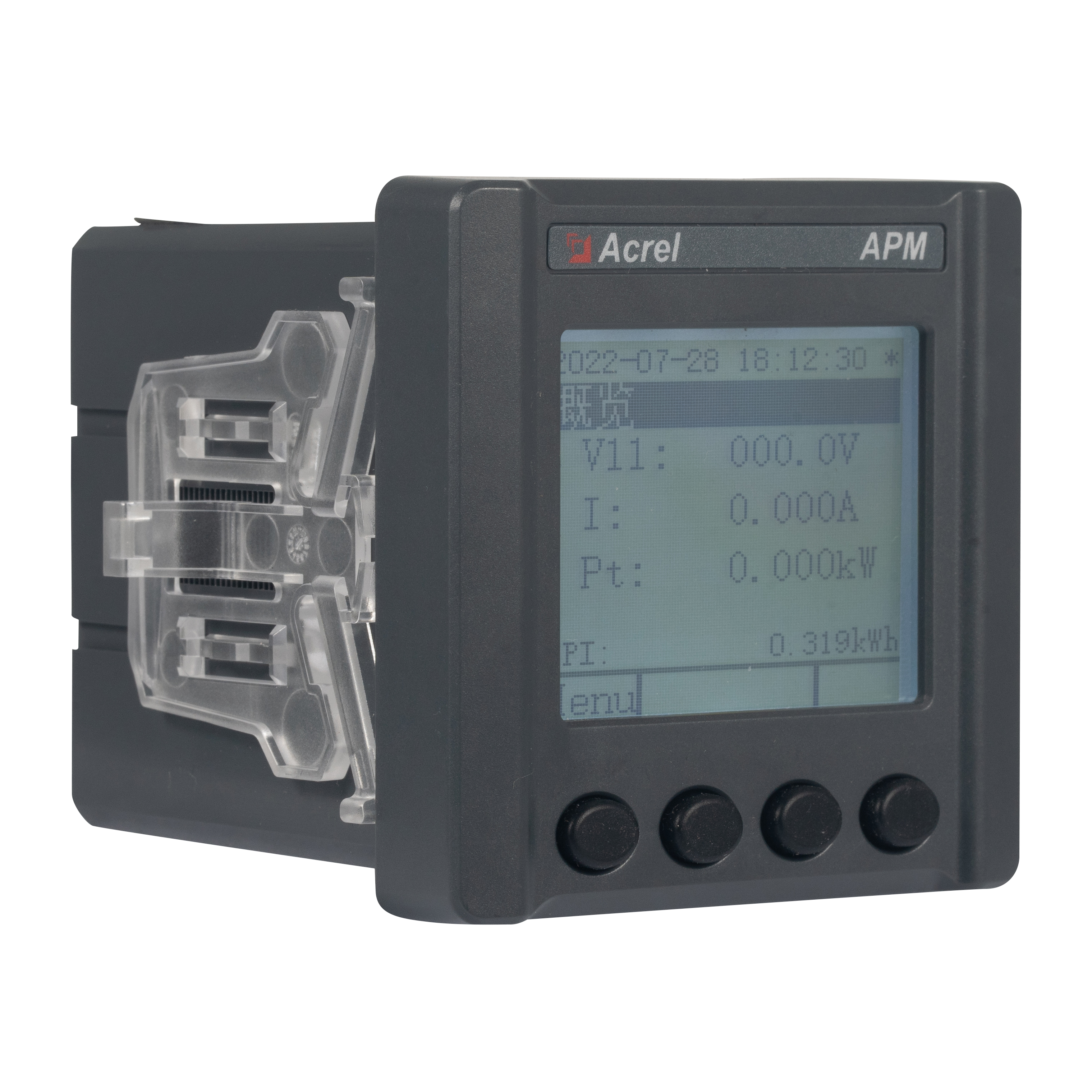

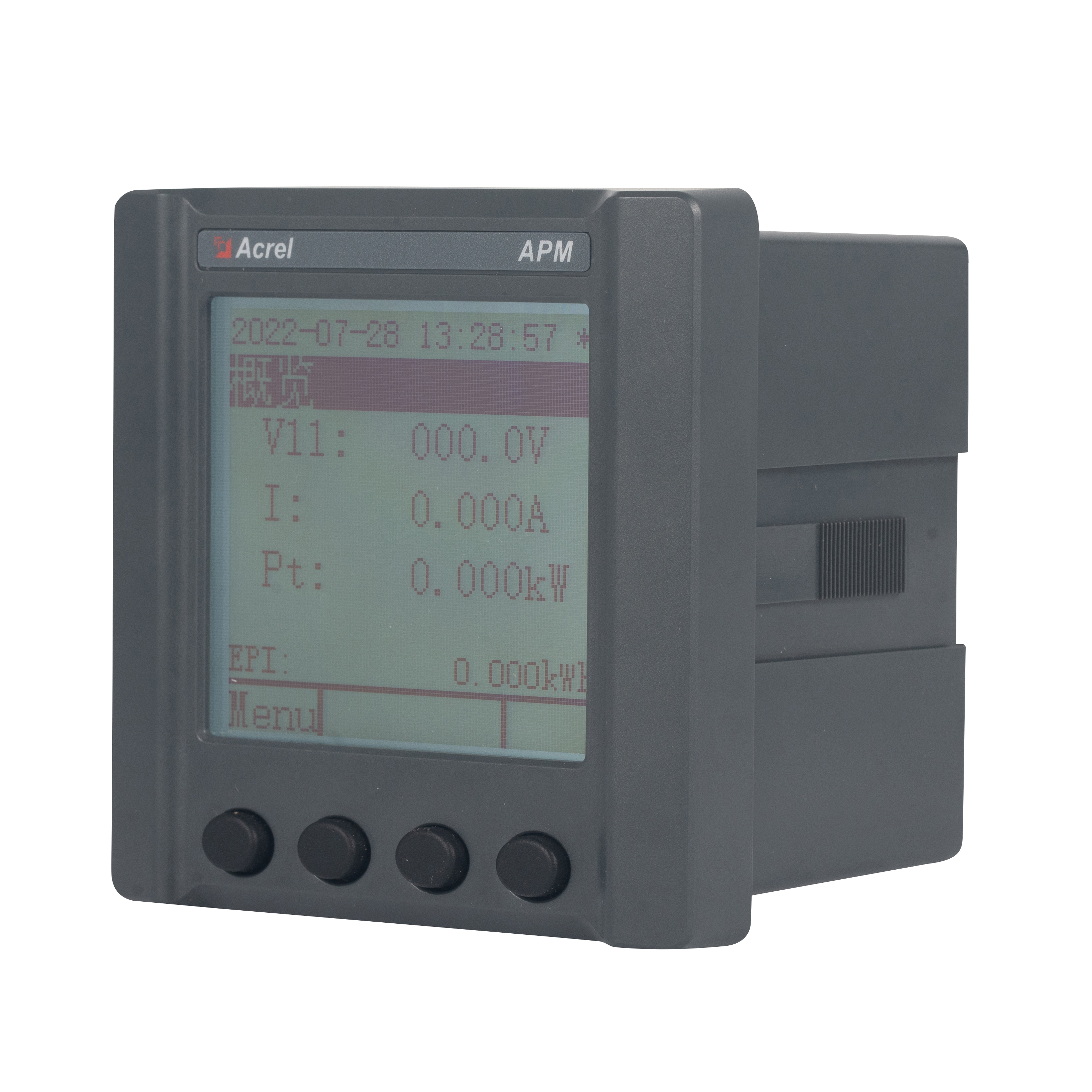

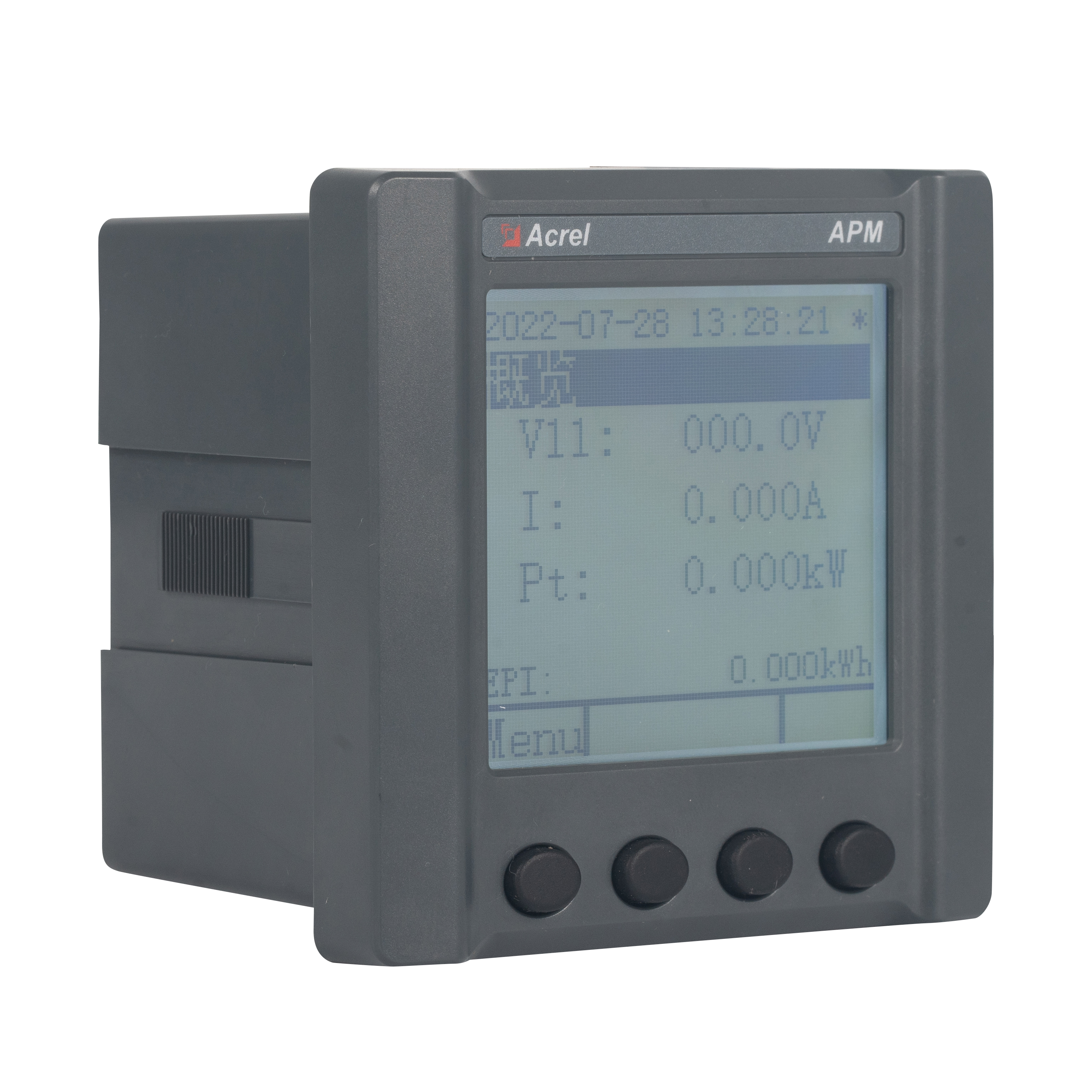

Síťový měřič výkonu APM521 (dále jen měřič) je navržen podle mezinárodních norem IEC a zahrnuje úplné měření elektrické veličiny, energetickou statistiku, analýzu kvality energie, funkce protokolování událostí a možnosti síťové komunikace. Slouží především pro komplexní sledování kvality napájení v energetických sítích. Tato řada elektroměrů je vybavena DI/DO moduly a AO moduly, které nabízejí množství funkcí, umožňujících flexibilní implementaci plného měření elektrické veličiny a sledování stavů spínačů v elektrických obvodech.
Funkce:
| Měřené parametry | Celkové elektrické měření |
| Čtyřkvadrantová energie, Čtyřkvadrantová reaktivní elektrická energie, Dělená fáze elektřiny, Zdánlivá energie, Vícerychlostní energie | |
| Pulzní výstup | Celkový činný výkon, celkový jalový výkon pulzní výstup elektrické energie |
| Poptávka | Třífázový proud, činný výkon, jalový výkon, zdánlivý výkon v reálném čase a maximální požadavek (včetně časového razítka), maximální odběr za minulý měsíc (včetně časového razítka). |
| Statistika extrémních hodnot | Proud, síťové napětí, fázové napětí, činný výkon, jalový výkon a další extrémní hodnoty elektrických parametrů tohoto a minulého měsíce (včetně časových značek) |
| Kvalita napájení | Nesymetrie proudu, síťového napětí, fázového napětí |
| Fázový úhel napětí, fázový úhel proudu | |
| Celkový (lichý, sudý) harmonický obsah napětí a proudu | |
| Harmonický obsah napětí a proudu (2-63krát) | |
| Špičkový koeficient napětí | |
| Faktor tvaru vlny telefonu | |
| Aktuální K-faktor | |
| Vektor | |
| Průběh napětí a proudu | |
| Základní napětí, proud a účiník | |
| Odchylka napětí, odchylka frekvence | |
| Kladné - sousledné napětí, záporné - sousledné napětí, nulové - sousledné napětí | |
| Kladný - sekvenční proud, záporný - sekvenční proud, nulový - sekvenční proud | |
| Zmrazená elektrická energie | 24hodinová zmrazená elektrická energie, 31denní zmrazená elektrická energie, prosincová zmrazená elektrická energie, pravidelná zmrazená elektrická energie |
| Protokolování událostí | Záznamy DIDO, které mohou zaznamenat posledních 128 záznamů DID |
| Protokolování alarmů | Lze zaznamenat posledních 128 poplachových záznamů |
| Komunikace | Modbus - protokol RTU, statut DL/T 645-2007 |
| Volitelné funkce | 4kanálový digitální vstup a 2kanálový digitální výstup |
| 2 kanály analogového výstupu, 4-20mA | |
| Rozšiřte druhý komunikační kanál RS485 o protokol Modbus - RTU | |
| Rozšiřte komunikaci Ethernet s protokolem MODBUS-TCP，FTP protokol |
| Položka | Výkonové parametry | |||
| Napětí | Jmenovité napětí (UL, CE) | 66VAC L-N 115VAC L-L | ||
| 230VAC L-N 400VAC L-L | ||||
| 277VAC L-N 480VAC L-L | ||||
| 400VAC L-N 690VAC L-L | ||||
| Jmenovité napětí (CPA) | 3P3L | 3P4L | ||
| 3x100V | 3x57,7/100V | |||
| 3x380V | 3x220/380V | |||
| 3x690V | 3x400/690V | |||
| Přetížení | 1,2násobné hodnocení (nepřetržitě) | |||
| 2násobek hodnocení na 1 sekundu | ||||
| Spotřeba energie | <1VA | |||
| Třída přesnosti | Chyba ±0,2 % | |||
| Aktuální | Jmenovitý proud (UL, CE) | 1A, 5A | ||
| Jmenovitý proud (CPA) | 0,015-0,075（6）A（aktivní energie） | |||
| 3X1(6)A (jalová energie) | ||||
| Přetížení | 1,2násobné hodnocení (nepřetržitě) | |||
| 10násobek hodnocení na 1 sekundu | ||||
| Spotřeba energie | <0,2VA | |||
| Třída přesnosti | Chyba ±0,2 % | |||
| Moc | Aktivní, jalový, zdánlivý výkon, chyba ±0,2 % | |||
| Frekvence sítě | UL, CE | 50Hz/60Hz, chyba ±0,2% | ||
| CPA | 50Hz, chyba ±0,2% | |||
| Míra odezvy | ≤200 ms (napětí, proud, výkon) | |||
| ≤1s (elektrická energie) | ||||
| Kategorie měření | 66ULN(＋20%) 115ULL(＋20%) CATⅢ | |||
| 230 ULN (＋20 %) 400 ULL (＋20 %) CATⅢ | ||||
| 277ULN(＋20%) 480ULL(＋20%) CATⅢ | ||||
| 400 ULN (＋20 %) 690 ULL (＋20 %) CATⅡ | ||||
| Měření | Elektrická energie | Aktivní energie ： Třída D（0,2 S） | ||
| Reaktivní energie (přesnost třídy 2) | ||||
| Pomocné napájení | AC/DC 85-300V | |||
| Spotřeba energie≤4W、10VA | ||||
| Elektromagnetická kompatibilita | Třída odolnosti proti elektrostatickým výbojům IV | |||
| Třída odolnosti proti elektrickému rychlému přechodnému roztržení IV | ||||
| Přepěťová (šoková) odolnost Třída IV | ||||
| Bezpečnost | Moc frequency withstand voltage | Mezi komunikací a vstupem signálu, AC4kV 1min | ||
| Izolační odpor | Vstupní a výstupní svorky ke skříni >500MΩ | |||
| Komunikace | Rozhraní a komunikační protokol | Rozhraní RS485, protokol Modbus RTU | ||
| Komunikace address range | Modbus RTU: 1~ 247； | |||
| Přenosová rychlost | Podpora 1200-38400bps | |||
| Životní prostředí | Provozní teplota | -40℃～ 70℃ | ||
| Skladovací teplota | -40℃～ 80℃ | |||
| Relativní vlhkost | ≤95 % (bez kondenzace) | |||
| Nadmořská výška | ≥2000m，≤5000mPouze pro napájecí zdroj s rozsahem napětí AC/DC 85-265V a napětím pod 277/480V. | |||
| Instalační prostředí | Použití uvnitř (suché místo) | |||
| IP hodnocení | IP54 (přední panel), IP30 (tělo) | |||
| Stupeň znečištění | třída 2 | |||
| Kategorie přepětí | OVC III | |||
| Referenční standard | UL | CAN/CSA C22.2 NO.61010-1-12 | ||
| UL 61010-1 | ||||
| CSA C22.2 č.61010-2-030 | ||||
| UL 61010-2-030 | ||||
| IEC, CE | IEC 61010-1 | |||
| IEC EN 61010-2-30 | ||||
| CPA | GB/T17215.321-2021 | |||
| GB/T17215.323-2022 | ||||
