IEC61557-8
Jmenovité napětí: 50V~1000V
V souladu s CHAdeMO 3.0 a kombinovaným systémem nabíjení (CCS)
Detekce podpětí a přepětí
Režim zastavení pro deaktivaci generátoru měřicích pulzů
+86-18702106858 / +86-21-69156352

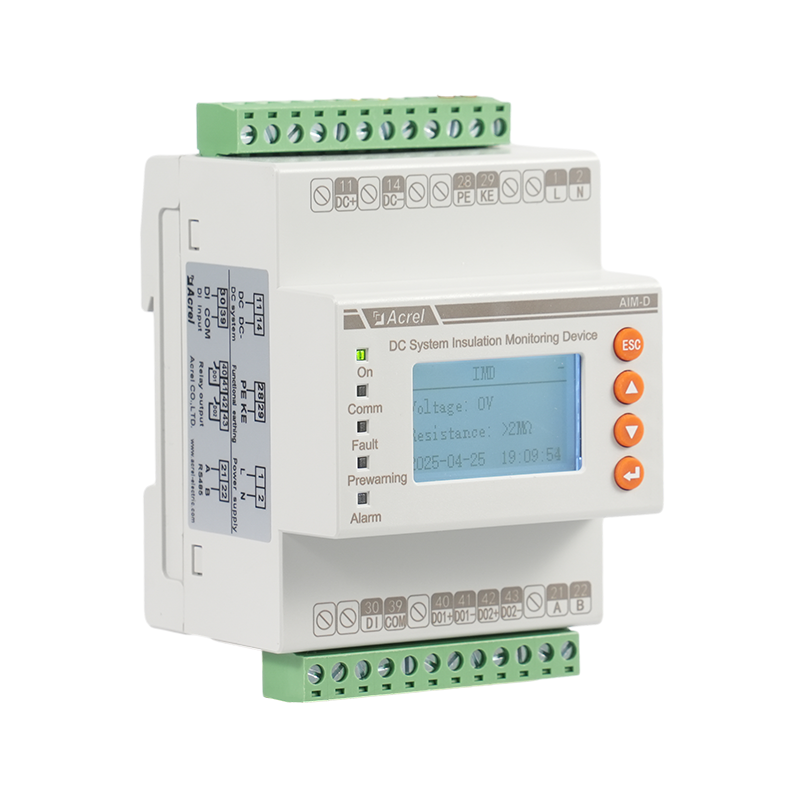

Acrel AIM-D500-CA DC izolační hlídač je špičkové zařízení určené pro 0-1000V DC systémy, zajišťující bezpečnost napájení nepřetržitým sledováním izolačního odporu v IT systémech.
Splňuje požadavky IEC 61557-8 a je kompatibilní se systémem kombinovaného nabíjení (CCS) a standardem CHAdeMO 3.0.

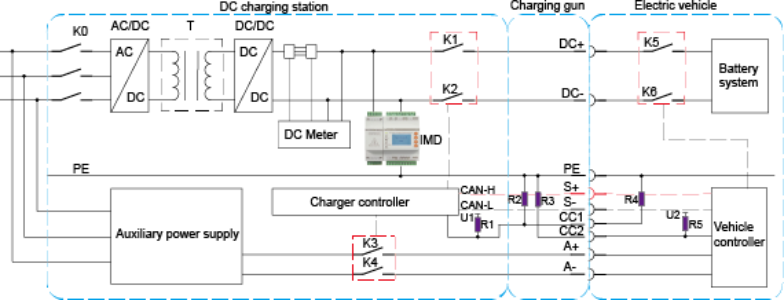

Dokáže monitorovat izolační odpor stejnosměrných nabíjecích stanic s rozsahem jmenovitého napětí systému od 50V do 1000V.

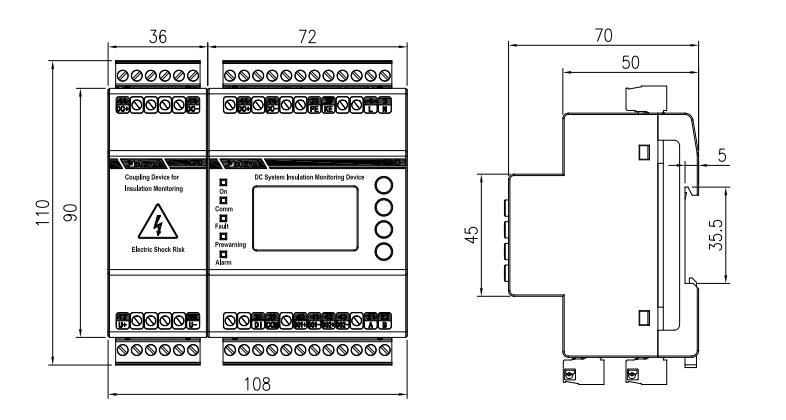

Zařízení je vybaveno čtyřmodulovým krytem a montáží na DIN lištu, což usnadňuje instalaci a integraci do stávajících systémů.
Má také schopnost měřit napětí systému a detekovat stavy podpětí a přepětí.
Jeho režim zastavení umožňuje uživatelům deaktivovat generátor měřicích impulsů prostřednictvím protokolu Modbus, prostřednictvím nabídky zařízení nebo pomocí externího tlačítka.

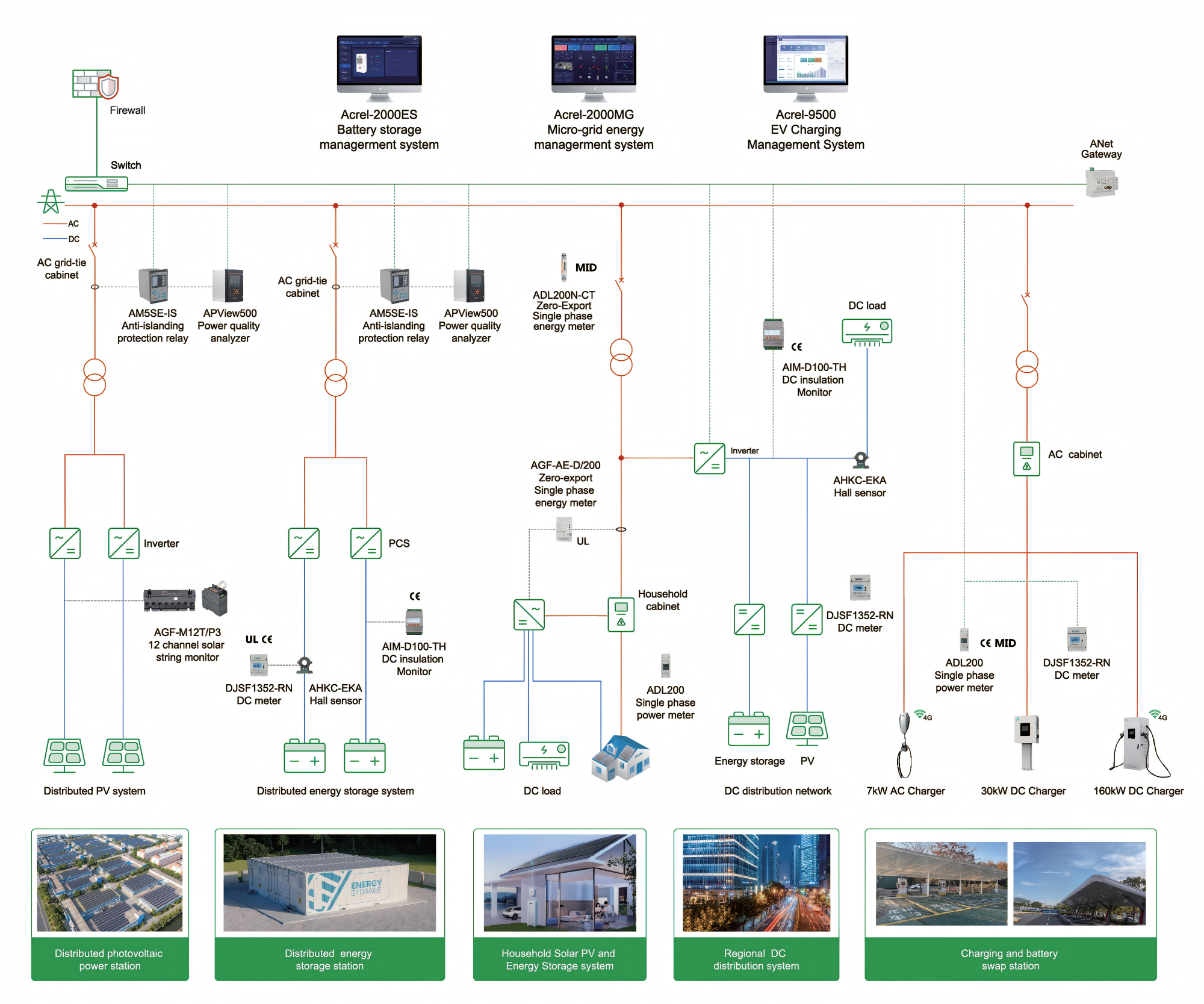

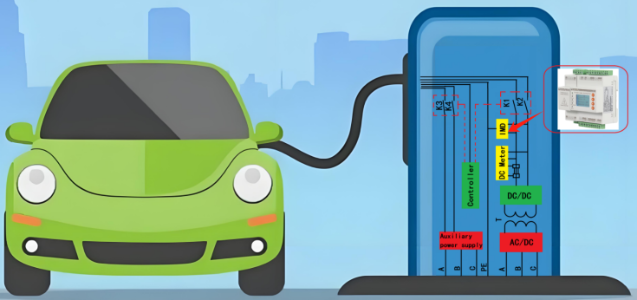

AIM-D500-CA je ideálním řešením pro aplikace, jako jsou elektrárny, rozvodny, nabíječky elektromobilů, systémy UPS a solární systémy.
| Položka | Parametr | |
| Napájecí napětí | Napájecí napětí Us | AC/DC 85~265V |
| Frekvence | 50/60 Hz | |
| Spotřeba energie | ≤ 5 W | |

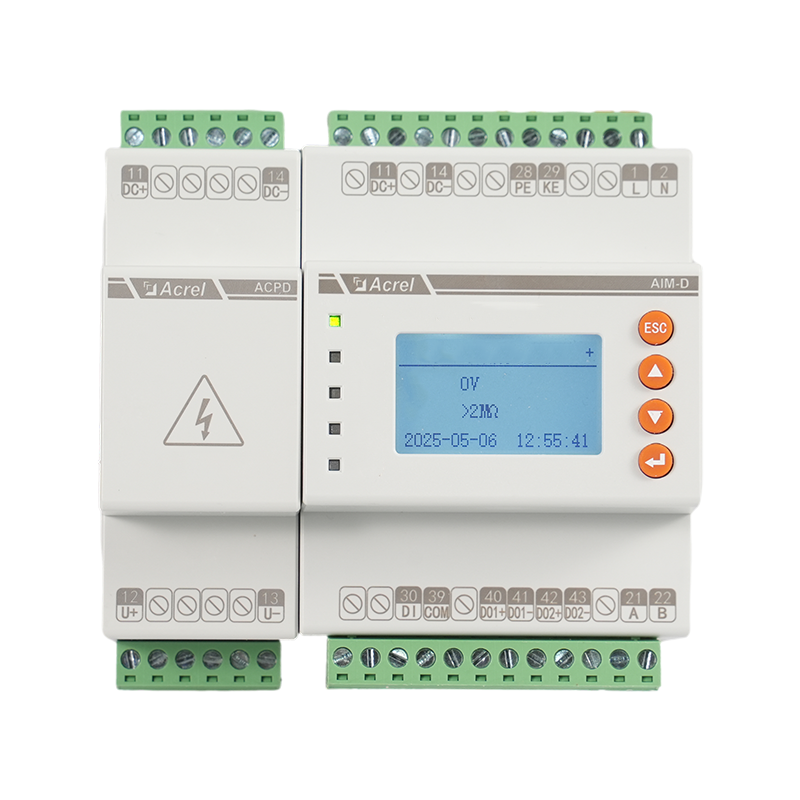

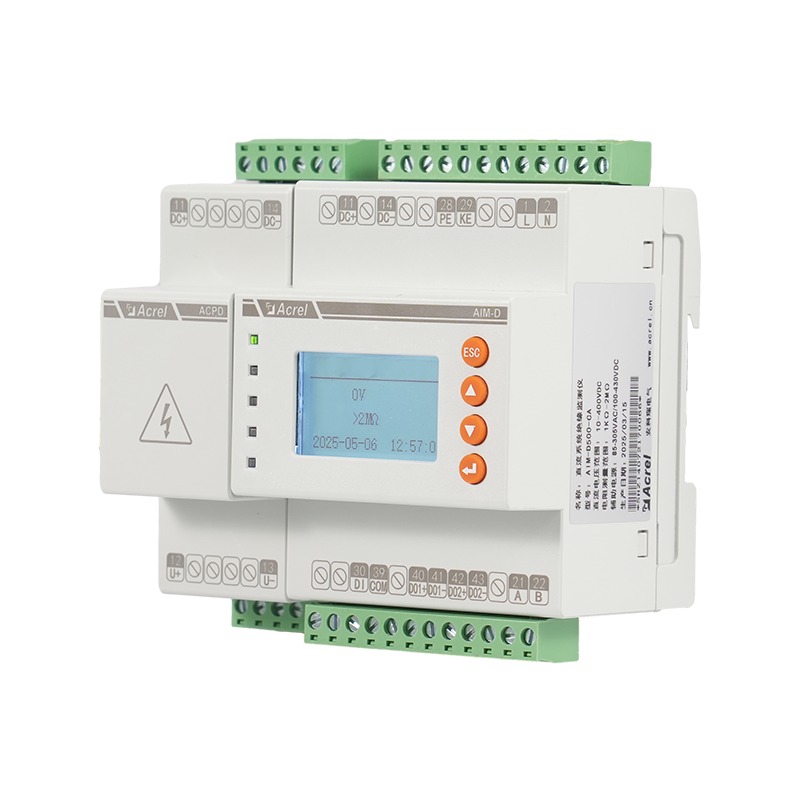

| IT systém je monitorován | Nominální systémové napětí s ACPD300, Un | DC 50 … 1000V |
| Nominální systémové napětí bez ACPD300, Un | DC 50 … 400V | |
| Hodnoty odezvy | Hodnota odezvy (předběžná výstraha izolace) | Izolace limitní hodnota alarmu … 2M Ω |
| Hodnota odezvy (alarm izolace) | 1k Ω… 2M Ω | |
| Relativní nejistota | ± 15 %, ± 2k Ω | |
| Podpětí detekce | (80%~100%) Un(off) * | |
| Detekce přepětí | (100%~120%) Un(off) * | |
| přesnost | 1 %, ± 1V | |
| Režim CCS a CHAdeMO 3.0 | Přípustná svodová kapacita systému | ≤ 20 μF |
| Měření a zobrazení rozsahu izolačního odporu | 1k Ω… 2M Ω | |
| Měření nejistota / Relativní nejistota | C e ≤ 5 μF : ± 15 %, ± 2 k Ω | |
| C e >5 μF a R F > 100 k Ω : ± 15 % | ||
| Doba odezvy | ≤ 10s | |
| Rozhraní | RS485/Modbus-RTU | |
| Reléový výstup | 2 x 1 spínací kontakt, AC 250V,3A, DC 30V,5A | |
| Životní prostředí | O provozní teplota | - 1 0 ℃ ~ 55 ℃ |
| S teplota skladování | - 2 0 ℃ ~ 70 ℃ | |
| H vlhkost | ≤ 95 % RH , žádná kondenzace a korozivní plyn | |
| A ltitude | ≤ 2000 m | |
| hmotnost | AIM-D500-CA | 244,3 g |
| ACPD300 | 86,1 g | |
| Certifikace | CE, IEC, RoHS $ $ | |
