Monitorování odporu
Alarm přepětí a podpětí
Varování a alarm
LED indikace/LCD displej
3 kanálový reléový výstup
Záznam události
+86-18702106858 / +86-21-69156352

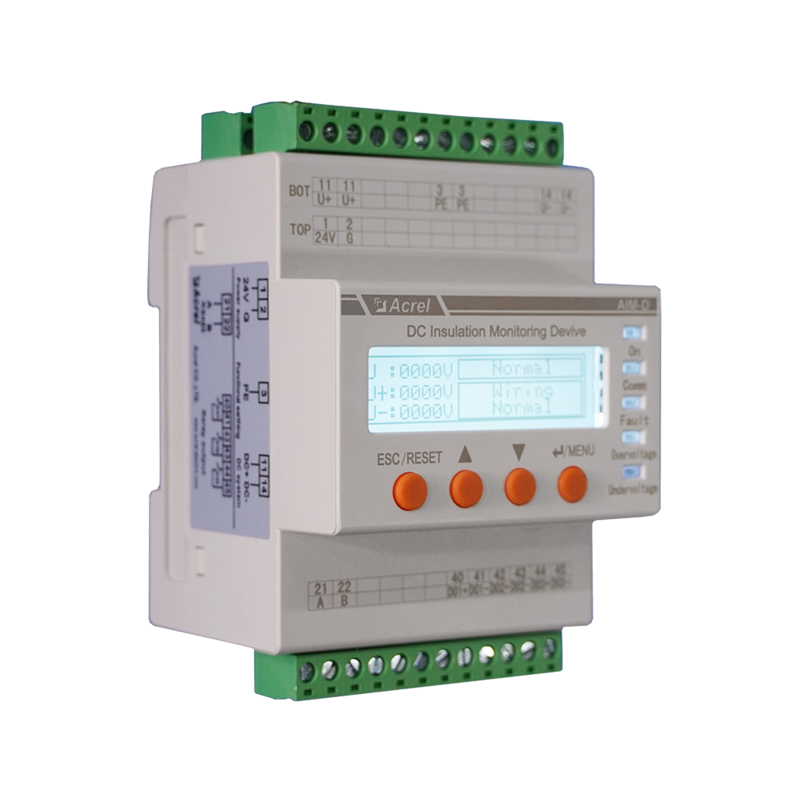

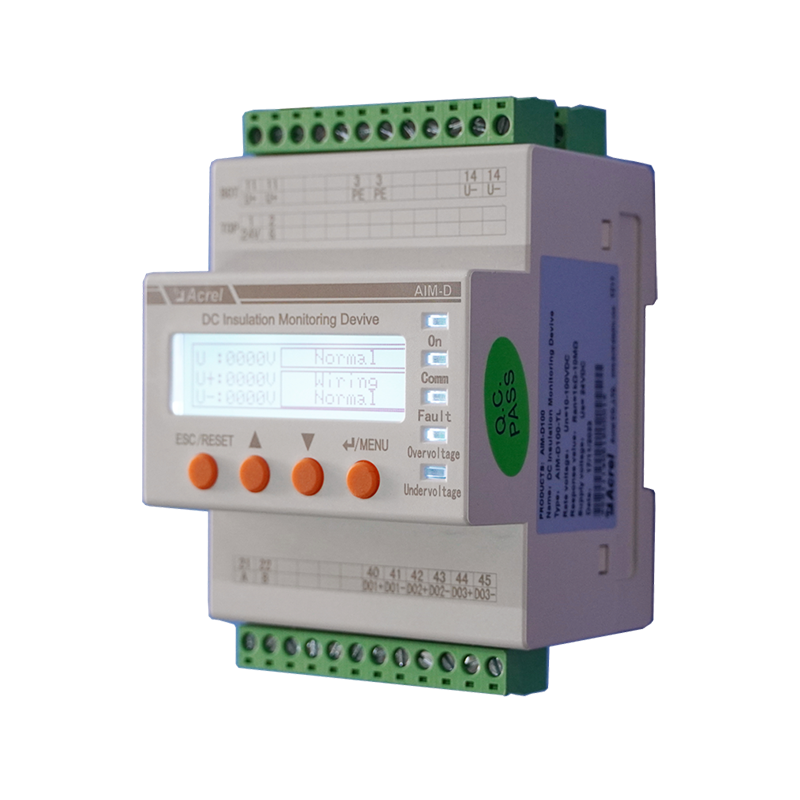

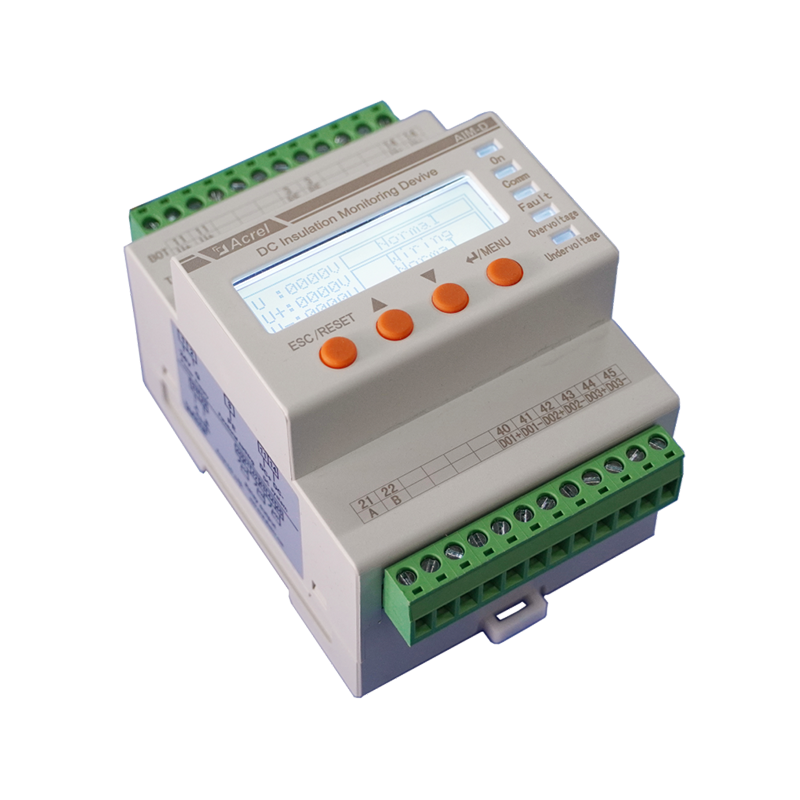

Monitor izolace AIM-D100-TH DC je určen pro systémy 10-1000V DC. Zajišťuje bezpečnost napájení nepřetržitým sledováním izolačního odporu v IT systémech. Varuje před možnými problémy, když izolační odpor klesne pod nastavené hodnoty, takže je ideální pro aplikace, jako jsou elektrárny, rozvodny, nabíječky elektromobilů, UPS a solární systémy.
| Technický parametr | Technické specifikace | |
| Pomocná síla | DC 12 ~36V | |
| Maximální spotřeba energie | ≤ 6 W | |
| Monitor napětí | Rozsah napětí | AIM-D100-TH: DC 100~1000V ； |
| AIM-D100-TL: DC 10~100V | ||
| Přesnost | 0.5 | |
| Práh přepětí | ≥ Jmenovité napětí * 1 2 0 % | |
| Prahová hodnota podpětí | ≤ Jmenovité napětí * 8 0 % | |
| Monitorování izolace | Rozsah izolačního odporu | 1 kΩ~ 10 mil Ω |
| Rozsah varování a alarmu | 10kΩ~10MΩ | |
| Přesnost | 1~10kΩ: ±1k; 10k~500k: ≤3 % | |
| Svodová kapacita systému | ≤5μF | |
| Metoda sledování | Cyklus spouštění: 5~500s zpoždění lze nastavit; | |
| Spouštěč komunikace: čtení na vyžádání | ||
| Monitorování izolace speed | 500 ms/cyklus; 1000 ms/cyklus | |
| Vnitřní stejnosměrná impedance | ＜ 1 MΩ | |
| Alarmová metoda | LCD, LED indikátor, reléový výstup | |
| A výstup alarmu | Lze nastavit 3 reléové výstupy, N/O nebo N/C | |
| Kapacita kontaktu | AC 250V 5A ； | |
| DC 30V 5A | ||
| Záznam poruchy | 20 záznam závad s | |
| Komunikace | Rozhraní RS485, protokol Modbus-RTU | |

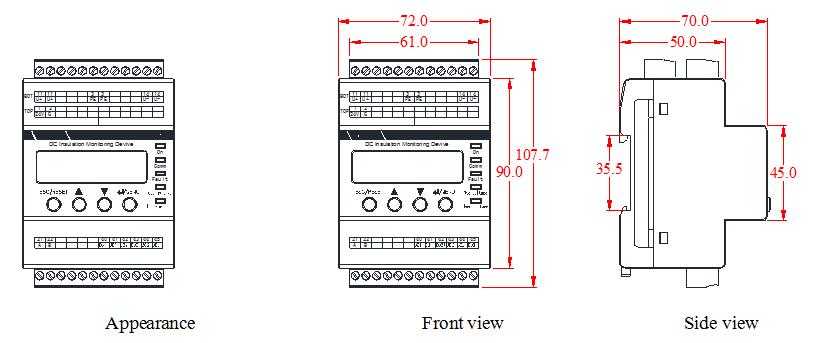

| Instalace | Instalace na DIN lištu | |
| Úroveň ochrany | IP30 | |
| Životní prostředí | O provozní teplota | - 2 0~ 60 ℃ |
| S teplota skladování | - 25 ~ 7 5℃ | |
| R relativní vlhkost | <95 % , bez kondenzace | |
| A ltitude | < 2000 milionů $ $ | |
