Multi-Circuits Měření
Vybaveno CT 3 v 1
Jmenovitý proud: 5A/100A/400A/600A
4G/WiFi/Ethernet/LoRa/LoRaWAN Comm.

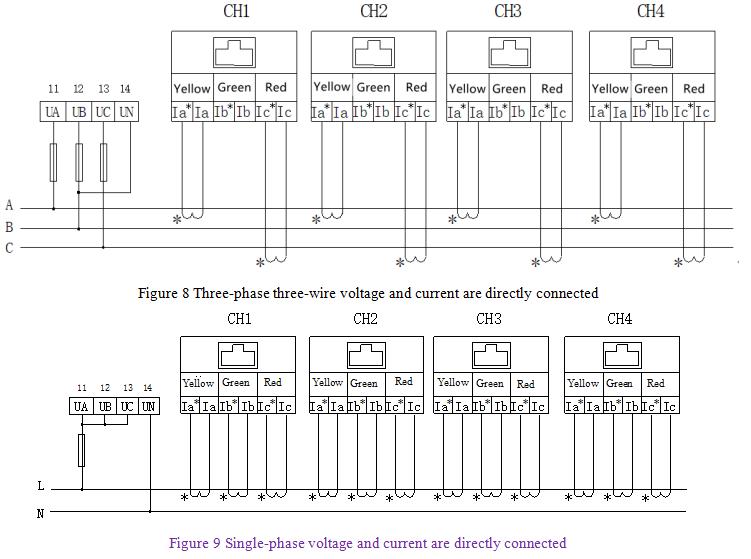

Max. 4 kanály třífázové nebo 12 kanálů jednofázové
Certifikováno CE
Komunikace RS485
Aplikace: Byt, Tovární výrobní linka, Škola
+86-18702106858 / +86-21-69156352
Acrel ADW210 Multi Circuits Energy Meter je vysoce univerzální a pokročilý elektroměr navržený pro efektivní monitorování energie. Může podporovat bezdrátovou komunikaci (např. 4G/WiFi/Ethernet/LoRa/LoRaWAN) prostřednictvím externího modulu.
Je vybaven 3-v-1 CT, podporuje více jmenovitých proudů včetně 5A, 100A, 400A a 600A, což umožňuje flexibilní použití v různých scénářích a snadnou instalaci.
Dokáže měřit současně až 4 kanály třífázových obvodů nebo 12 kanálů jednofázových obvodů. S komunikací RS485 založenou na protokolu Modbus - RTU zajišťuje spolehlivý přenos dat.
Zařízení je certifikováno CE, což zaručuje bezpečnost a kvalitu. Je široce použitelný v bytech, továrních výrobních linkách, školách a dalších zařízeních a poskytuje přesné a komplexní monitorování energie. Jeho výkonné funkce a spolehlivý výkon z něj dělají vynikající volbu pro správu energie.
| Technické parametry | Hodnota | ||||
| Vstup | Jmenovitá hodnota | Jmenovité napětí | Sazba proudu | ||
| DC 0-1000V Viz fyzické schéma zapojení | Shunt ： 0-75 mV ； | ||||
| Hallův senzor ： 0-5V, 100mA a tak dále. | |||||
| Přetížení | 1,2krát ohodnoceno (kontinuální); 2krát hodnoceno/1 sekunda; | ||||
| Spotřeba energie | Napětí: ≤0,2VA, proud ≤0,1VA | ||||
| Třída přesnosti | Třída 1 nebo Třída 0,5 | ||||
| Funkce | Displej | 8bitový segmentový LCD displej (LCD) | |||
| Komunikační rozhraní | RS485 ( Možnost dvou kanálů ） | ||||
| Komunikační protokol | Modbus-RTU , DL/T 645-2007 , DLT698 | ||||
| Přepnout | Přepnout output | 2 reléové výstupy, 2A/30VDC nebo 2A/250VAC | |||
| Přepnout input | 2 suché kontaktní vstupy | ||||
| Pulzní výstup | Druhý pulzní výstup, energetický pulzní výstup | ||||
| Viz zobrazení SYS->PLUS v nastavení menu glukometru. Například: Měřič zobrazuje 100, což je 100 imp/kWH | |||||
| Napájení | Rozsah napětí | AC/DC 85-265V nebo DC12V(±10%)nebo DC24V(±10%) nebo DC48V(±10%) | |||
| Spotřeba energie | ≤ 3W | ||||
| Odolné napětí napájecí frekvence | Napájení // Vstup signálu / / Ostatní obvody 3,5kV/1min | ||||
| Ostatní obvody nejsou vzájemně propojeny kromě napájení a vstupu signálu 2kV/1min | |||||
| Impulsní výdržné napětí | ±6,5KV | ||||
| Izolační odpor | ≥ 40M Ω | ||||
| Průměrná bezbariérová pracovní doba | ≥50 000 h | ||||
| Životní prostředí | Teplota | Normální provozní teplota: -25 °C ~ 65 °C; Limitní pracovní teplota: -40 °C ~ 70 °C; | |||
| Skladovací teplota: -40 ℃～ 80 ℃ | |||||
| Vlhkost | ≤93% RH, žádná kondenzace, žádný korozivní plyn | ||||
| Nadmořská výška | ≤ 2 500 milionů $ $ | ||||
