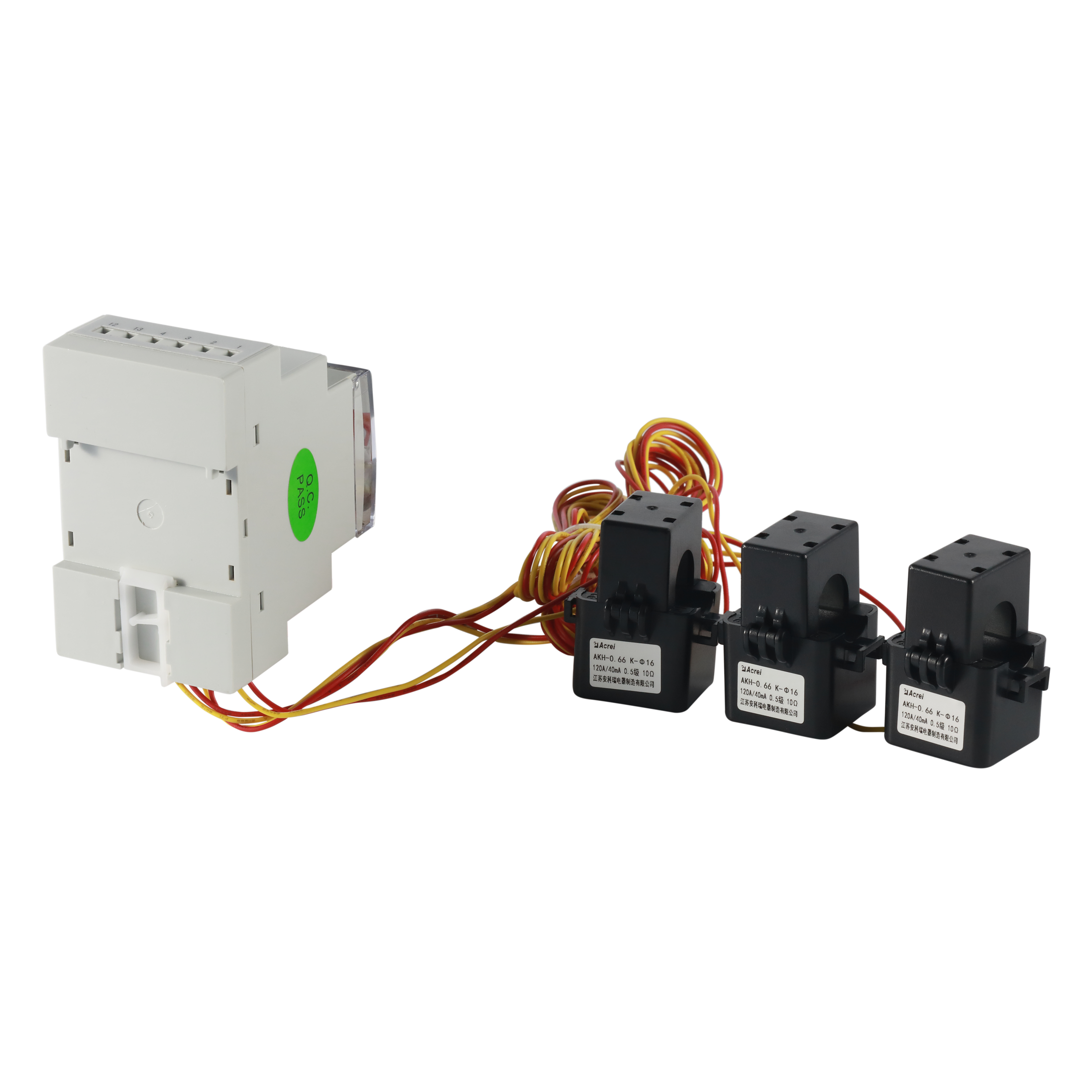

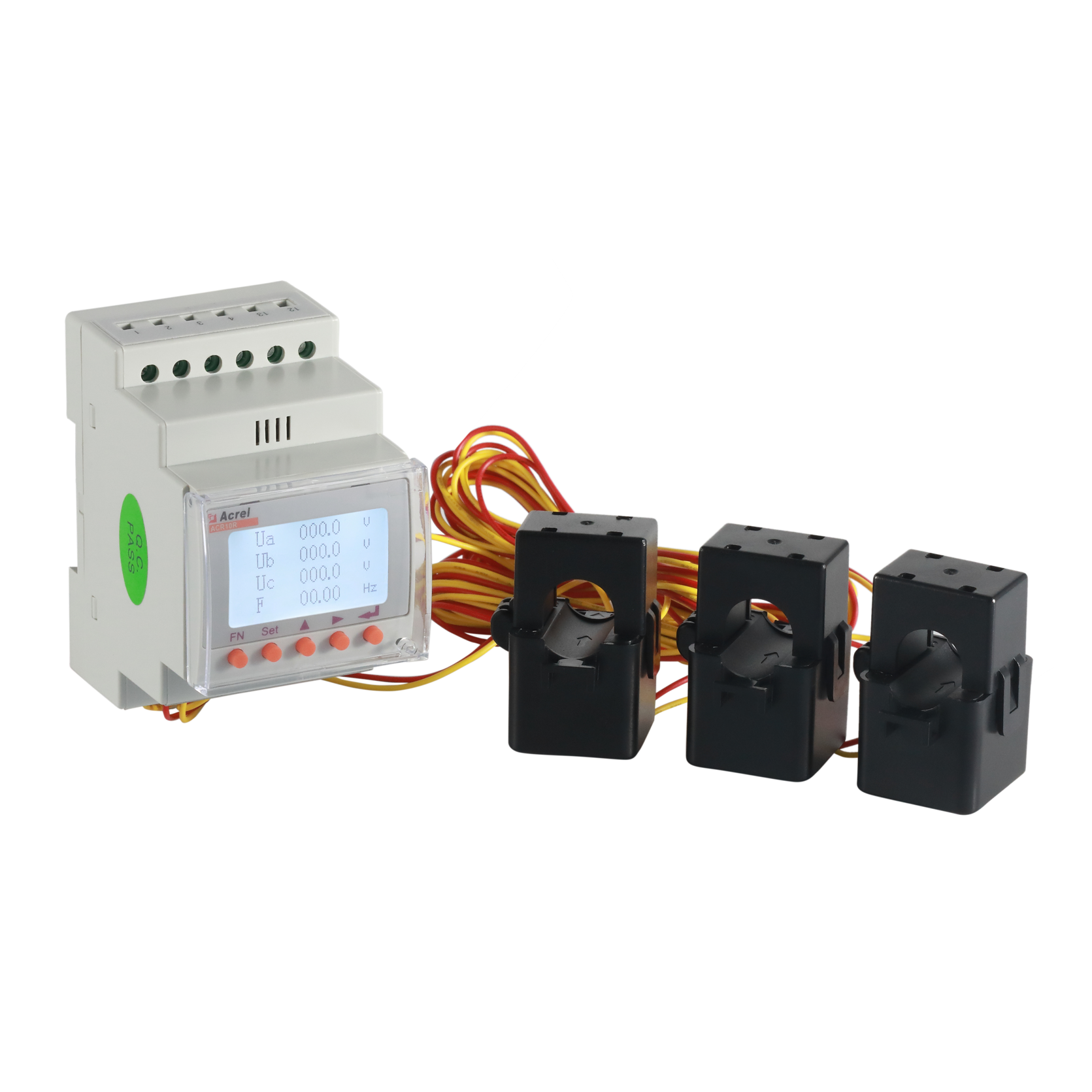

Ethernetová komunikace Modbus-TCP AC Třífázový elektroměr s externími CT

Ethernetový komunikační port RJ45

Protokol Modbus-TCP

Třífázové měření AC

Jmenovitý proud: 5A u CT nebo 80/120/200A u externích CT

Jmenovité napětí: AC 3*230/400V

Certifikováno CE

Kontaktujte nás
PREV: Žádný předchozí produkt
DALŠÍ: Třífázový elektroměr s třídou vysoké přesnosti 0,2S s certifikací UL

+86-18702106858 / +86-21-69156352

[email protected]

  • Popište

  • Multifunkční elektrický přístroj kolejového typu ACR10R je inteligentní zařízení navržené pro komplexní monitorování energie a řízení spotřeby. Integruje přesná měření elektrických parametrů, jako je jednofázový/třífázový proud, napětí, činný výkon, jalový výkon, zdánlivý výkon, frekvence a účiník, a nabízí data v reálném čase pro systémy energetického managementu. Jednou z jeho výjimečných funkcí je podpora ethernetové komunikace s protokolem Modbus-TCP, která umožňuje bezproblémovou integraci do moderních sítí průmyslové automatizace. Přístroj lze snadno instalovat na místě pomocí montáže na DIN lištu a proudového transformátoru s děleným jádrem, což eliminuje potřebu odstraňování přípojnic a snižuje dobu instalace a náklady na práci. Jeho LCD displej a intuitivní tlačítkové rozhraní umožňuje uživatelům konfigurovat parametry a monitorovat operace lokálně, zatímco reléové výstupy a spínací vstupy poskytují vzdálenou signalizaci a možnosti ovládání. Je navržena pro náročná průmyslová prostředí a je ideální pro energeticky účinné modernizace v odvětvích s vysokou spotřebou energie, jako je tavení, výroba železa a oceli a polovodiče. Kromě toho podporuje aplikace, jako je distribuované monitorování fotovoltaické energie a řízení spotřeby energie. Díky širokému rozsahu provozních teplot a vysokým bezpečnostním standardům kombinuje ACR10R spolehlivost, všestrannost a snadné použití pro různé potřeby monitorování napájení.

    Funkce:

    Model ACR10R-(DxxT)E4S ACR10R-(DxxT)ES
    Funkce
    Způsob zobrazení LCD (polní LCD) ■ ■
    Parametry měření Proud/napětí/frekvence/účiník ■ ■
    Činný/jalový výkon/zdánlivý výkon ■ ■
    Čtyřkvadrantové měření výkonu ■ ■
    Maximální poptávka ■ ■
    Komplexní měření výkonu ■ ■
    Záznam dat Protokolování událostí □
    Alarm □
    Vestavěné hodiny ■ ■
    Komunikace rozhraní RS485 ■ ■
    Ethernetové rozhraní □
    Rozhraní RJ45 □
    Volitelná funkce (vyberte jednu) Reléový výstup (2DO) A1 (B1 nebo C1)
    (4DI 2DO nebo 4DI EP)*
    Komunikace Spínací vstup (4DI) ■
    Volitelná funkce (vyberte jednu) Pulzní výstup (2 kanály) A1 (B1 nebo C1)
    (4DI 2DO nebo 4DI EP)*
  • Specifikace
  • Technické parametry Ukazatele
    Vstup Mřížka třífázový čtyřvodičový
    Frekvence 45 až 65 Hz
    Napětí Jmenovité napětí: 220V/380V (400V)
    Přetížení: 1,2 násobek jmenovitého napětí (nepřetržité); 2násobek jmenovitého napětí po dobu 1 sekundy
    Spotřeba energie: méně než 0,2 VA
    Aktuální Jmenovitý výkon: s externím transformátorem 80A/26,7mA，120A/40mA，200A/66,66mA
    S vestavěným vzájemným senzorem: 5A
    Přetížení: 1,2násobek jmenovitého proudu (nepřetržitý);10násobek jmenovitého proudu trvající 1 sekundu
    Spotřeba energie: méně než 0,2 VA
    Výstup Elektřina Výstup mode:Open collector optocoupler pulse, 2-way output
    Třífázový Pulzní konstanta: 100 imp/kWh
    Komunikace Rozhraní RS485, Modbus-RTU, Ethernet (volitelné)
    Displej LCD
    Funkce Zapnuto Vypnuto Hlasitost Vstup 4 suché kontaktní vstupy (volitelné)
    Výstup Výstup mode: 2-way relay normally open contact output（Optional）
    Kapacita kontaktu: AC 250V/3A, DC 30V/3A
    Přesnost měření 0,5 úrovně, Reaktivní energie: 2 úrovně, Ostatní: 1 úroveň
    Napájení Spotřeba AC85～265V≤10VA
    Bezpečnost Odolné napětí napájecí frekvence AC2kV mezi výkon//spínací výstup//proudový vstup a napěťový vstup//komunikace//pulzní výstup//spínací vstup 1min.
    Napájení//switching output//current input and voltage input between two two AC2kV 1min.
    AC1kV mezi komunikací//pulzní výstup//spínací vstup dva po dvou 1min.
    Izolační odpor Vstup and output to chassis >100MΩ
    Životní prostředí Pracovní teplota: -10℃～ 55℃（Mezní pracovní teplota: -20℃～ 65℃）；Skladovací teplota: -25℃～ 70℃
    Relativní vlhkost: 5%～95% bez kondenzace; nadmořská výška: ≤ 2500 m $ $

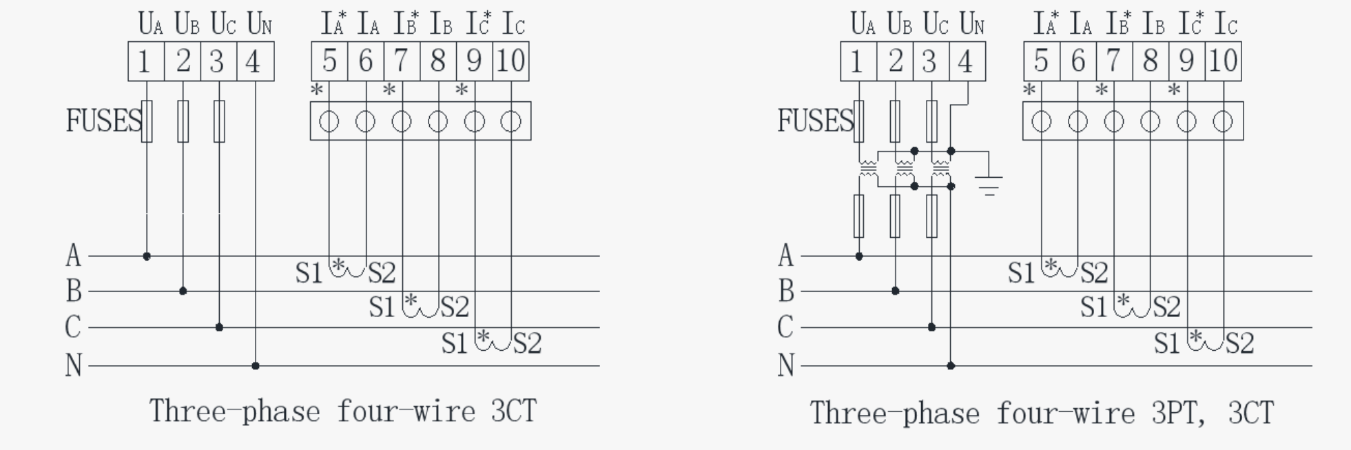

  • Schéma rozměrů a zapojení

  • Aplikační scénář

  • Řešení pro monitorování napájení

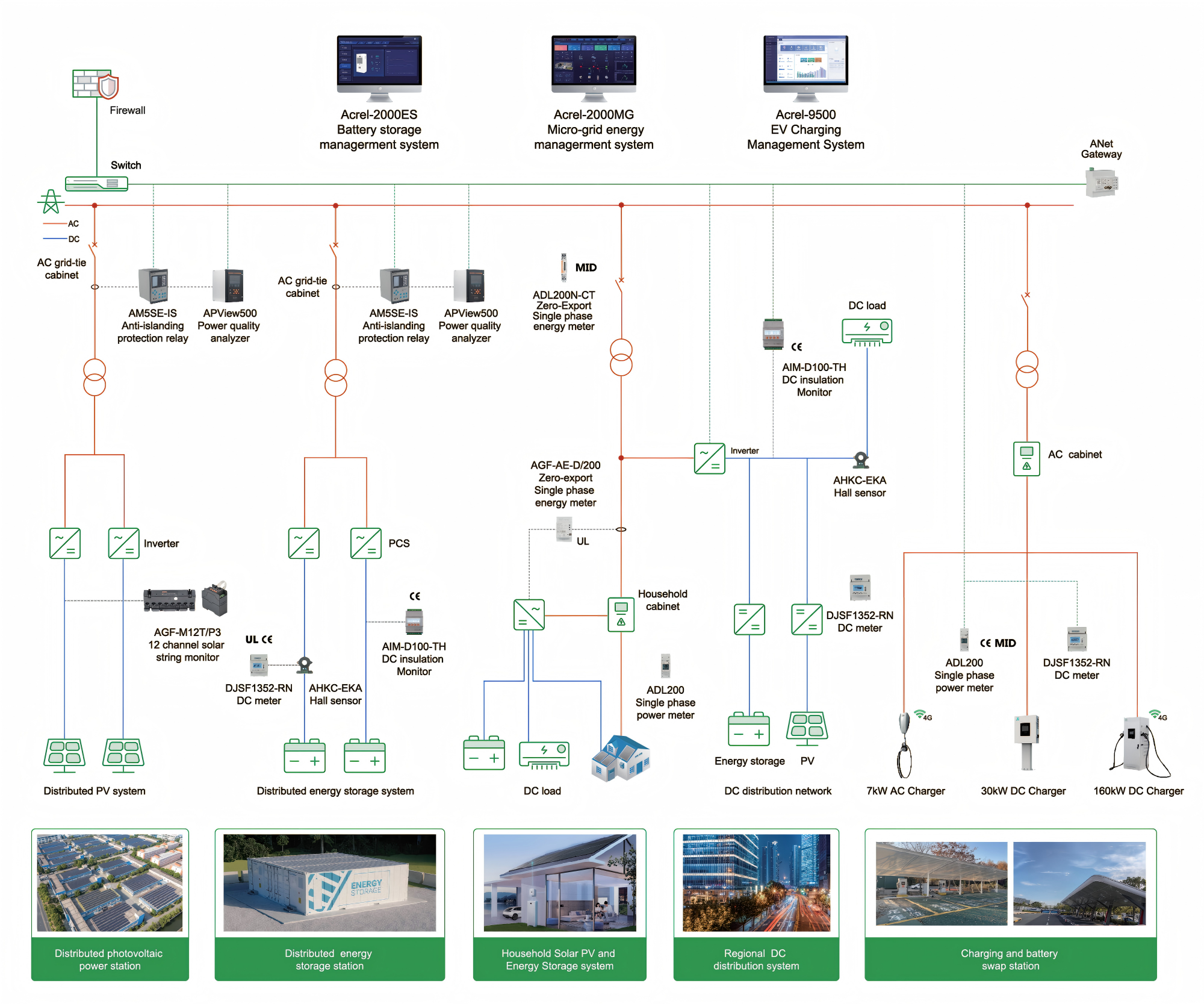

    Obnovitelná energie

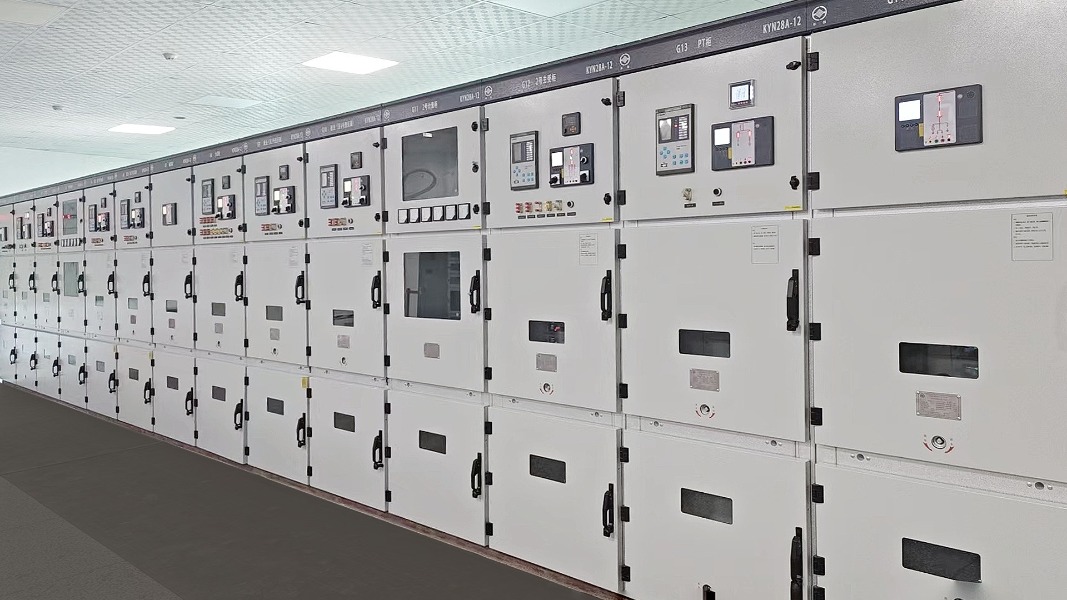

  • Aplikace na pracovišti
