Max. 12 Obvody Třífázové měření
Max. 36 Jednofázové měření obvodů
Vstupní proud 5A u CT
Funkce předplacených/následných plateb pro fakturační systém
kWh Třída 0,5
Komunikace RS485
Ethernetová komunikace Volitelná
+86-18702106858 / +86-21-69156352

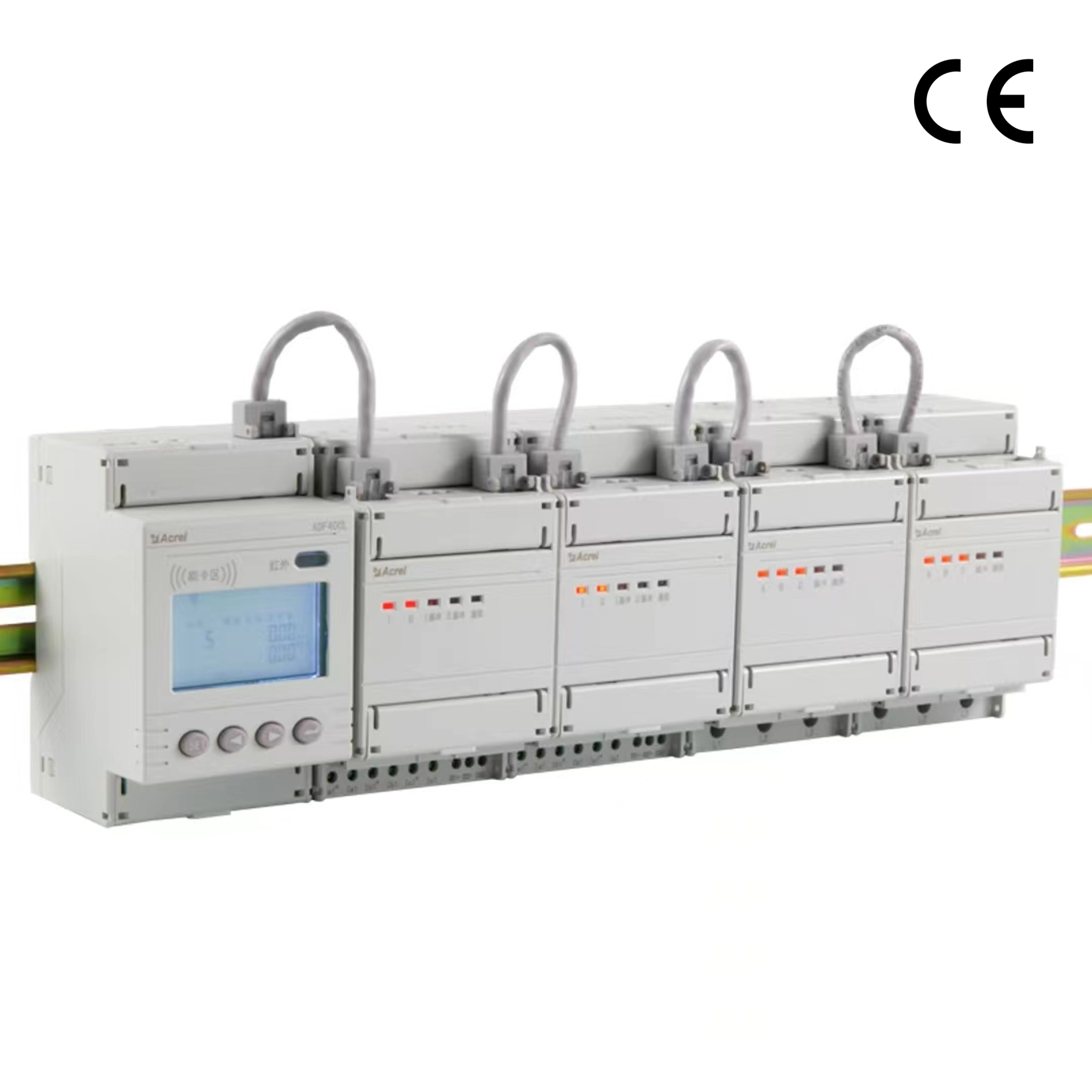

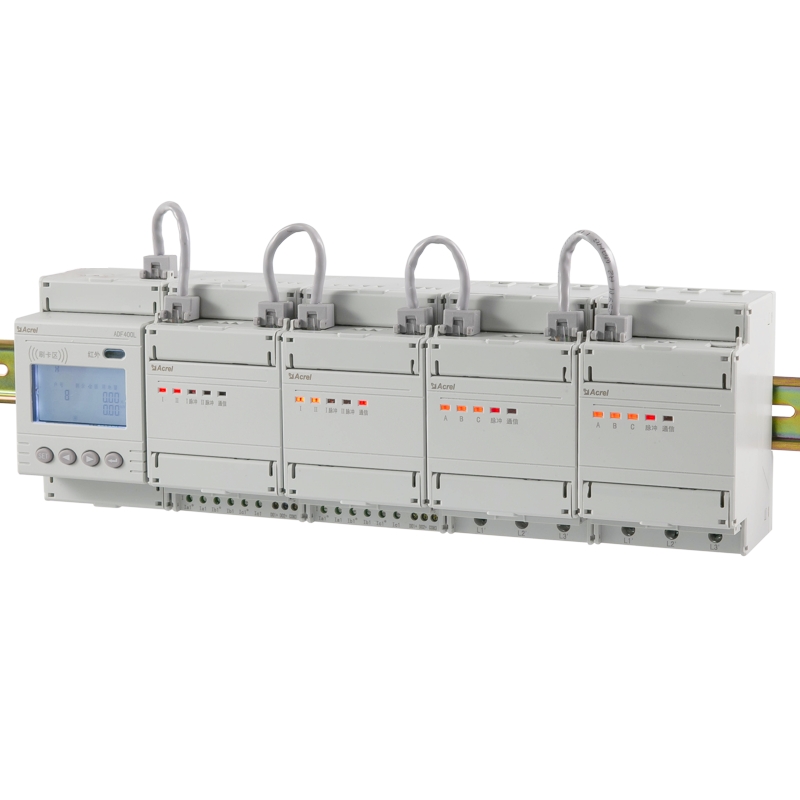

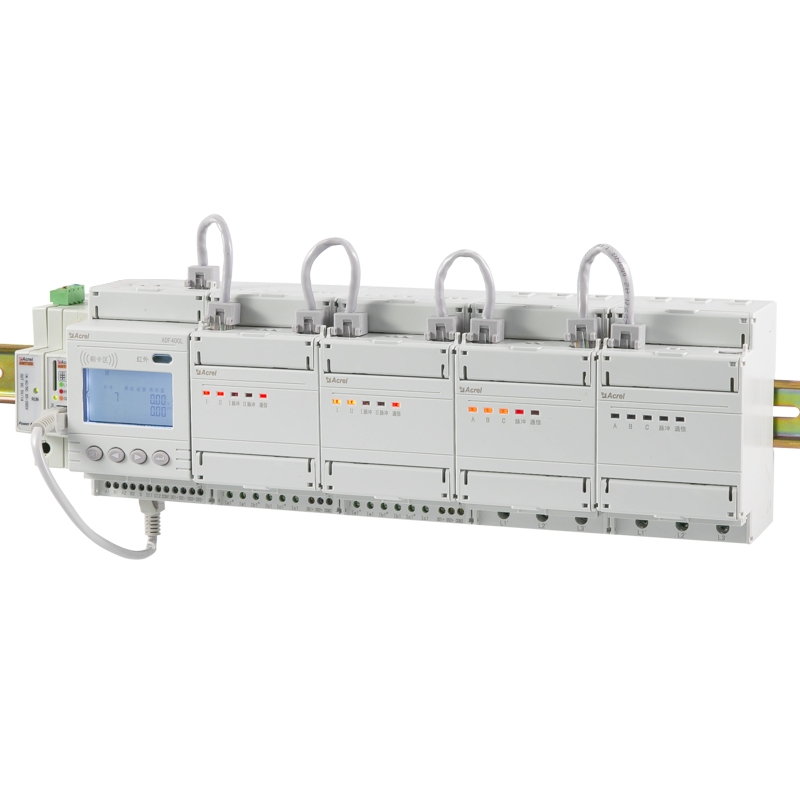

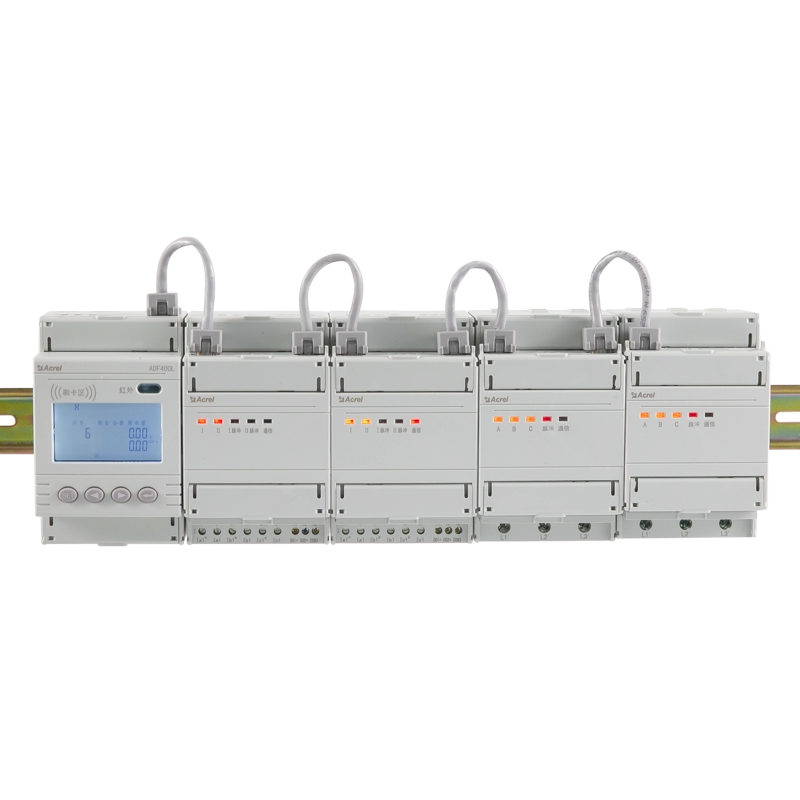

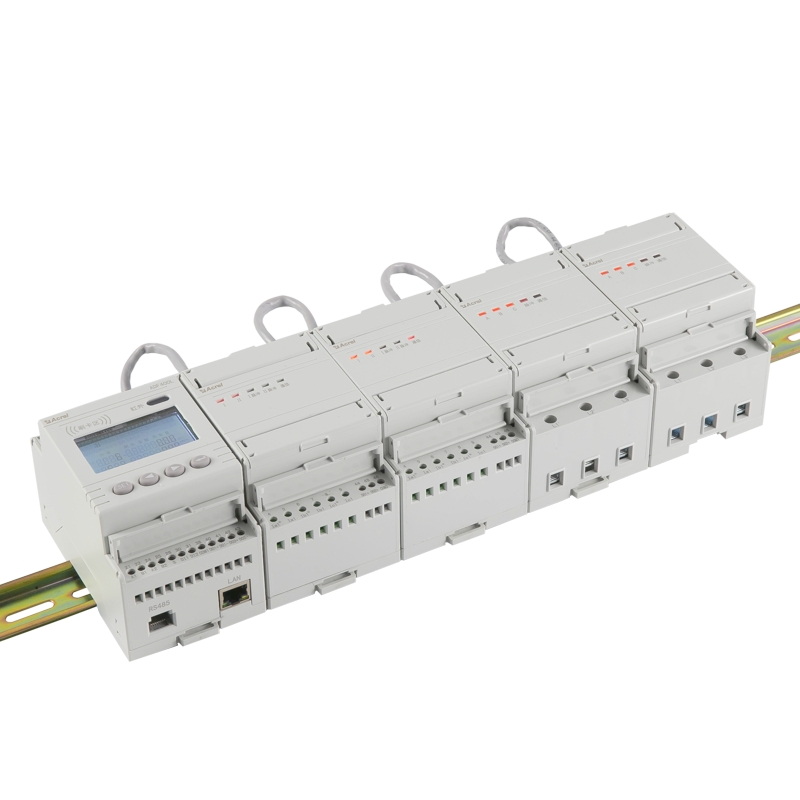

Víceokruhový elektroměr Acrel ADF400L je vysoce univerzální a přesné řešení navržené pro různé potřeby měření energie. Může pojmout až 12 třífázových nebo 36 jednofázových přímých připojení nebo 12 třífázových transformátorových připojení, takže je vhodný pro širokou škálu aplikací, jako jsou obytné komplexy, školy a podniky. Tento elektroměr je vybaven pokročilými funkcemi měření, včetně celkové aktivní energie, dopředné a zpětné aktivní energie a multitarifního měření aktivní energie. Podporuje více tarifů se 4 časovými pásmy, 2 časovými plány, 14 denními časovými obdobími a 4 tarifními sazbami, čímž poskytuje flexibilní řízení spotřeby energie.
Řada Acrel ADF400L je také vybavena uživatelsky příjemným LCD displejem s podsvícením, který umožňuje snadné čtení naměřených hodnot, jako je napětí, proud, činný výkon, jalový výkon, zdánlivý výkon, účiník a frekvence. Jeho komunikační schopnosti jsou dále vylepšeny infračervenou komunikací spolu s rozhraními RS485 a Ethernet, které podporují protokoly Modbus a DL/T 645 a zajišťují bezproblémovou integraci s různými systémy řízení spotřeby energie. Díky vysoké přesnosti měření, rozsáhlé funkčnosti a flexibilním možnostem instalace je víceokruhový elektroměr ADF400L ideální volbou pro efektivní a přesné monitorování a správu energie.
| Technický parametr | ADF400L-□H□S□D(Y)- □ | |

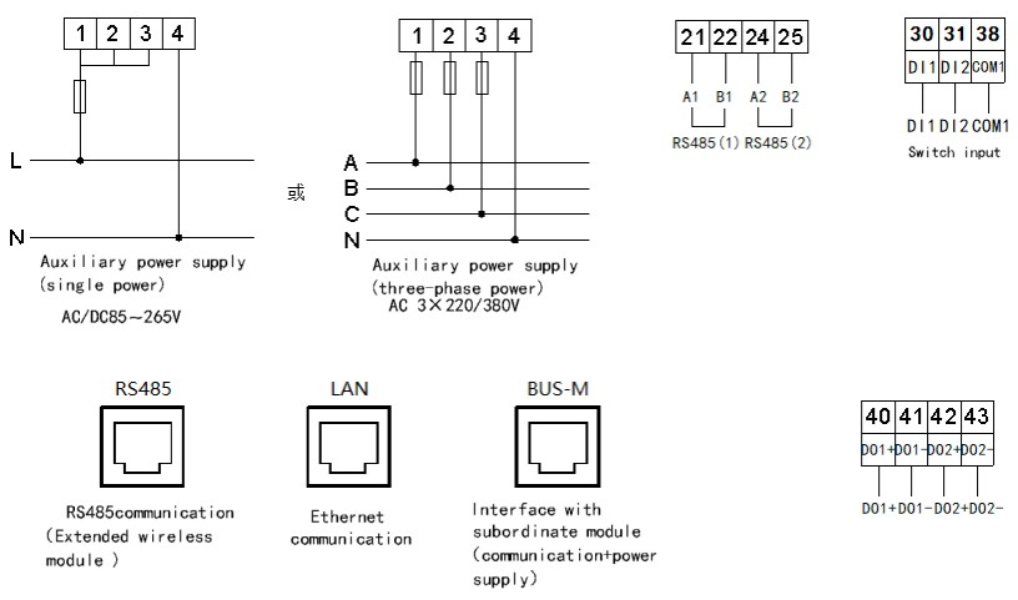

| Pomocná síla | Napětí | Třífázové napájení 3*220V/380V (pro jednofázové napájení zkratujte svorky 1, 2 a 3 na přístroji) |
| Spotřeba energie | ≤10W | |
| Napětí input | Jmenovité napětí | 3×220/380V, 3×57,7/100V |
| Referenční frekvence | 50 Hz | |
| Aktuální vstup | Vstupní proud | 3×1(6)A(CT přístup), 3*10 (80)A(přímý přístup) |
| Startovací proud | 1‰Ib | |
| Měření výkonu | přesnost měření | úroveň 0,5s |
| Přesnost hodin | ≤0,5 s/d | |
| Puls | Puls output | Každý třífázový měřicí modul má 1 pulz aktivní energie |
| Puls Width | 80 ms ± 20 ms | |
| Puls constant | 3×1(6)A specifikace 6400 imp/kWh | |
| 3×10(80)A specifikace 400 imp/kWh | ||
| Přepnout | Hlavní modul | Hlavní modul 2DI 2DO，Among them, DI is dry contact input |
| Slave modul | Podřízený modul pro přístup k transformátoru 2DI 4DO，Mezi nimi je DI 220V vstup mokrého kontaktu | |
| Komunikace | Infračervené rozhraní | Infračervená komunikace |
| rozhraní RS485 | MODBUS-RTU | |
| Ethernetové rozhraní | Modbus-TCP, TCP/IP | |
| Okolí | teplota | Provozní teplota：-20℃~ 60℃， |
| skladovací teplota：-30℃~ 70℃ | ||
| vlhkost | ≤95% RH, žádná kondenzace, žádné místo s korozivním plynem | |
| nadmořská výška | ≤ 2 000 milionů $ $ | |
