Jmenovitý proud: 80A/120A podle CT
Certifikováno MID
Rychlá doba odezvy 100 ms
Jmenovité napětí: AC 230V
Vysoká třída přesnosti 0,5S

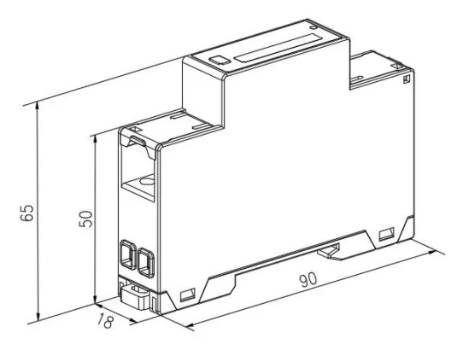

Ultra tenký modul 18 mm $ $
+86-18702106858 / +86-21-69156352

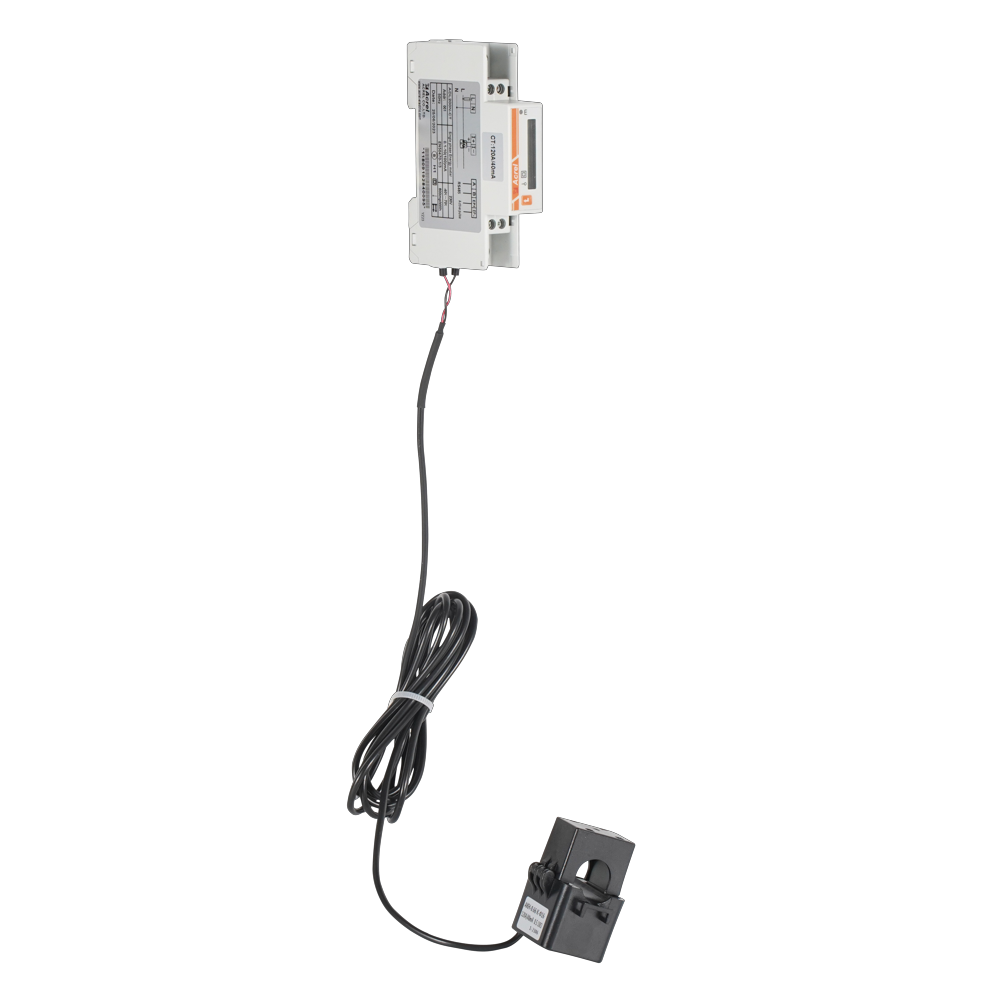

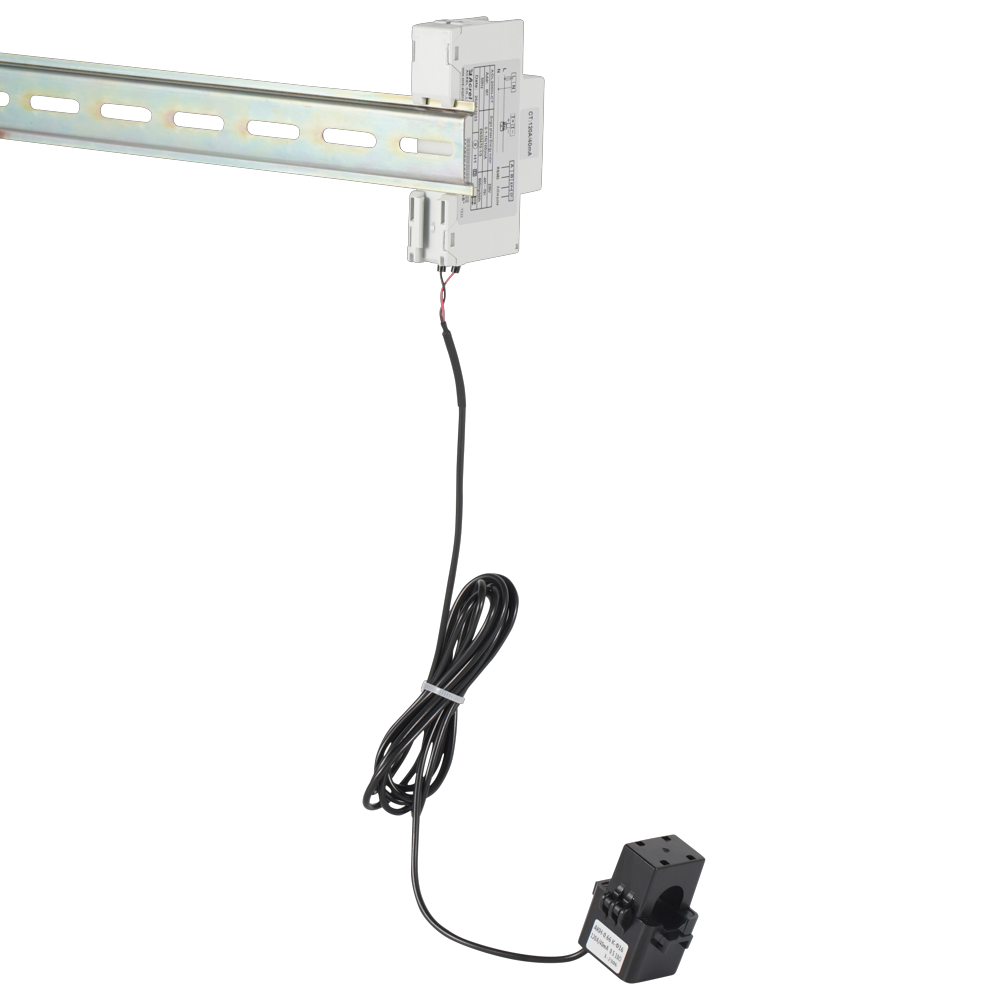

Multifunkční elektroměr na lištu DIN řady ADL je inteligentní zařízení navržené pro nové systémy výroby energie, včetně fotovoltaických systémů připojených k síti, mikro invertorů, skladování energie a AC vazebních systémů.
Tento produkt nabízí vysoce přesné měření, kompaktní design, rychlou odezvu a snadnou instalaci. Může vzorkovat, měřit a monitorovat parametry napájení a zároveň komunikovat s invertory nebo systémy řízení energie (EMS). Mezi klíčové funkce patří zabránění zpětnému toku energie, regulace výroby energie a řízení nabíjení a vybíjení baterie na základě reálného času a akumulované elektrické energie.
Kromě toho podporuje obousměrné měření a správu fotovoltaické energie distribuované v domácnostech, což zajišťuje efektivní a inteligentní využití energie.
| Položka | Parametry | ||
| Modelová řada | ADL200N-CT | ||
| Měření | Mřížka | Jednofázové | |
| Napětí | Jmenovité napětí | AC 230 V | |
| Vstupní rozsah | ± 2 0 % | ||
| Přetížení | 1,2násobné hodnocení ( kontinuální ) | ||
| 2násobek hodnocení na 1 sekundu | |||
| Spotřeba energie | < 2W , < 10 VA | ||
| Třída přesnosti | Chyba ±0,5 % | ||
| Aktuální | Vstupní proud | AC 0,5-10(80)A , AC 0,5-10( 120 ) A | |
| Přetížení | 1.2 časy hodnocení (nepřetržité) | ||
| 2násobek hodnocení na 1 sekundu | |||
| Spotřeba energie | < 1W , < 1 VA | ||
| Třída přesnosti | Chyba ±0,5 % | ||
| Moc | Aktivní, jalový, zdánlivý výkon, chyba ±0,5 % | ||
| Mřížka frequency | 5 0/ 6 0 Hz, chyba ±0,5 % | ||
| Rychlost odezvy | ≤100 ms (napětí, proud, výkon) | ||
| ≤1s (elektrická energie) | |||
| Měření category | KOCOUR III | ||
| Úroveň přepětí | OVC III | ||
| Měření | Elektrická energie | Aktivní energie ： C děvče B | |
| Reaktivní energie ( C děvče 2 accuracy) | |||
| Spotřeba energie | ≤ 2W | ||
| Elektromagnetická kompatibilita | E2 | ||
| Bezpečnost | Moc frequency withstand voltage | Mezi komunikací a vstupem signálu, AC3kV 1min | |
| Izolační odpor | Vstupní a výstupní svorky ke skříni >100MΩ | ||
| Komunikace | Rozhraní a komunikační protokol | Rozhraní RS485 a protokol Modbus RTU | |
| Komunikace address range | Modbus RTU:1~247 ； | ||
| Přenosová rychlost | Podpora 1200-38400bps | ||
| Životní prostředí | Provozní teplota | -40 ℃ ～ 70℃ | |
| Skladovací teplota | -40 ℃ ～ 8 0℃ | ||
| Relativní vlhkost | ≤95 % (bez kondenzace) | ||
| „Není vhodné do vlhkého prostředí“ | |||
| Nadmořská výška | ≤ 20 00 m | ||
| Standardní | EN IEC 61010-1:2010 Bezpečnostní požadavky na elektrická zařízení pro měření, řízení a laboratorní použití - Část 1: Všeobecné požadavky | ||
| EN IEC 61010-2-030:2010 Bezpečnostní požadavky na elektrická zařízení pro měření, řízení a laboratorní použití - Část 2-030: Zvláštní požadavky na zařízení se zkušebními nebo měřicími obvody. | |||
| EN IEC 61326-1:2021 Elektrická zařízení pro měření, řízení a laboratorní použití - Požadavky EMC - Část 1: Všeobecné požadavky | |||
| EN IEC 61326-2-1:2021 Elektrická zařízení pro měření, řízení a laboratorní použití - Požadavky EMC - Část 2-1: Zvláštní požadavky na zkoušení elektromagnetické kompatibility pro elektrická zařízení pro měření, řízení a laboratorní použití. | |||
| EN 50470-3 Zařízení pro měření elektřiny (a.c.) - Část 3: Zvláštní požadavky - Statické měřiče činné energie (třídy A, B a C) | |||
| IP ochrana | IP 51 ( Musí být instalován ve vhodném krytu s krytím IP ) | ||
| Stupeň znečištění | II | ||
| UC Stupeň | III | ||
| Instalační prostředí | Vnitřní použití | ||
| Chránit Stupeň | Třída II (dvojitá izolace) | ||
| Prostředí použití | Namontovaná skříň (Vnějšího pláště se nelze dotknout) | ||
| úroveň | M1 | ||
| Bezpečnost CT | Izolační odpor: greater than 1000 M Ω za normálních podmínek ； | ||
| Odolnost proti elektrické síle: Vydrží 4000V, 50Hz napájecí frekvenci po dobu 1 minuty ； | |||
| Nehořlavost: Odpovídá úrovni UL94-V0 ； | |||
