AC příchozí linka datového centra
Nezávislý 2 kanálový třífázový vstup
2.–63. Harmonické
8DI 4DO 1 Tepl. a Vlhkost
Ethernetová komunikace (volitelné)
3kanálová komunikace RS485
+86-18702106858 / +86-21-69156352

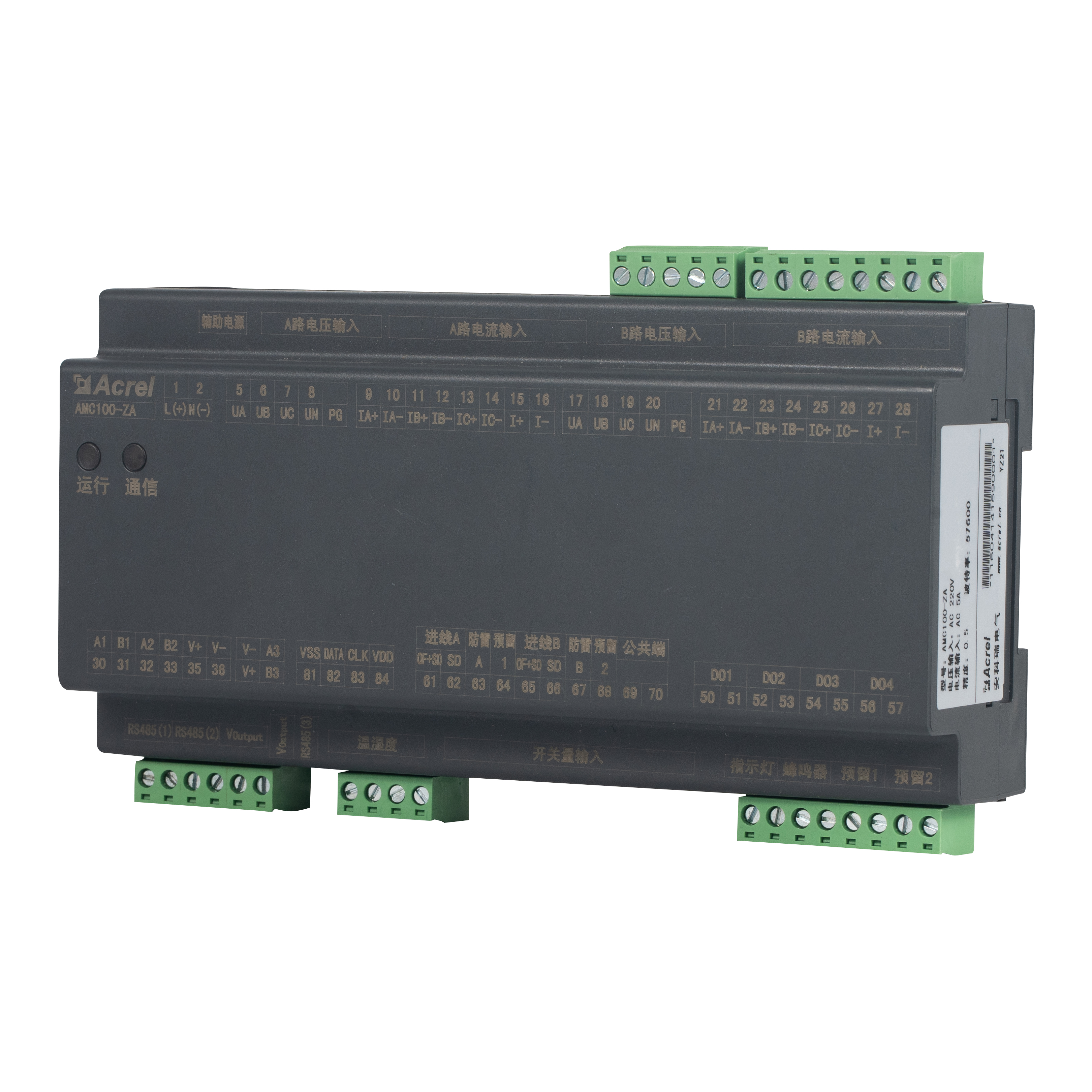

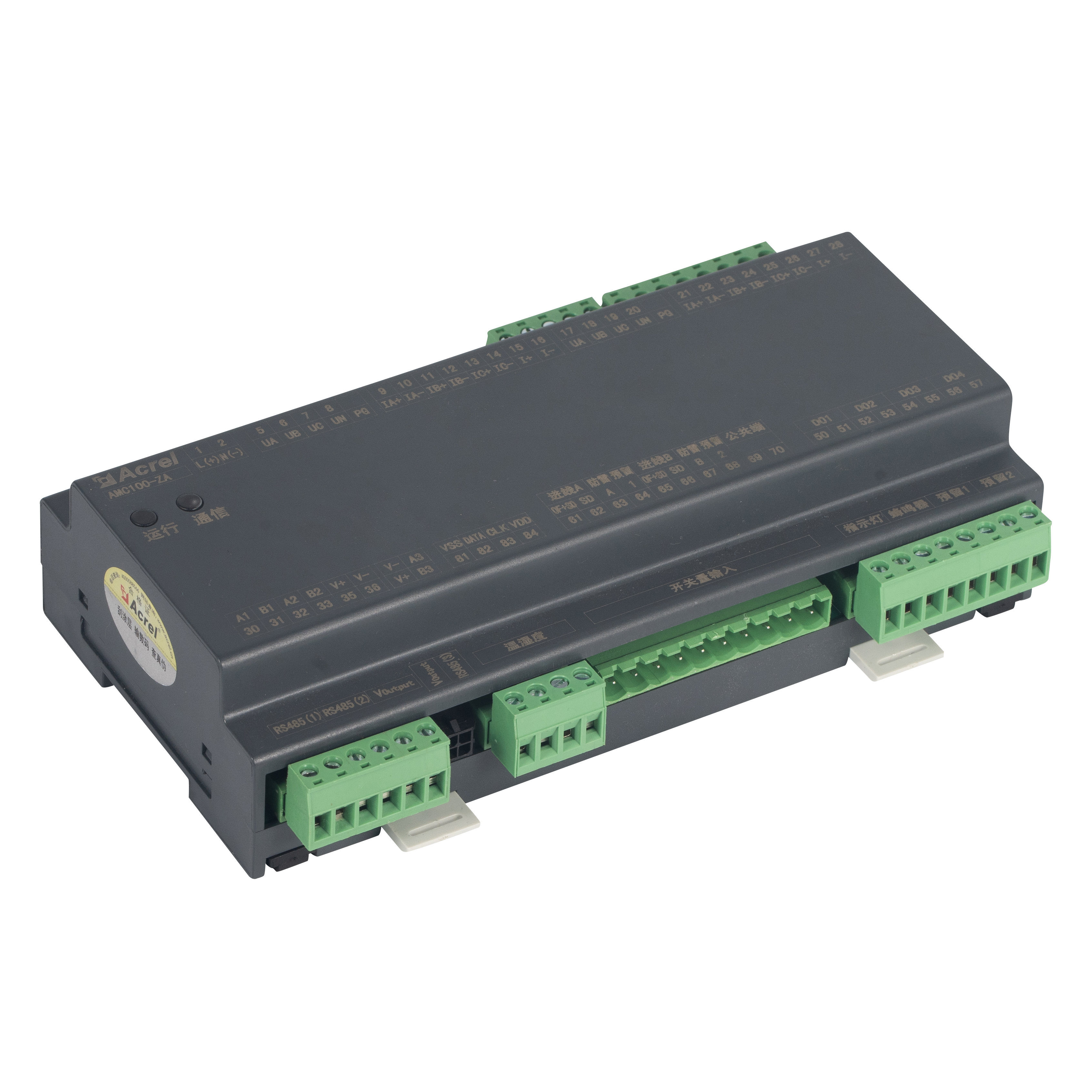

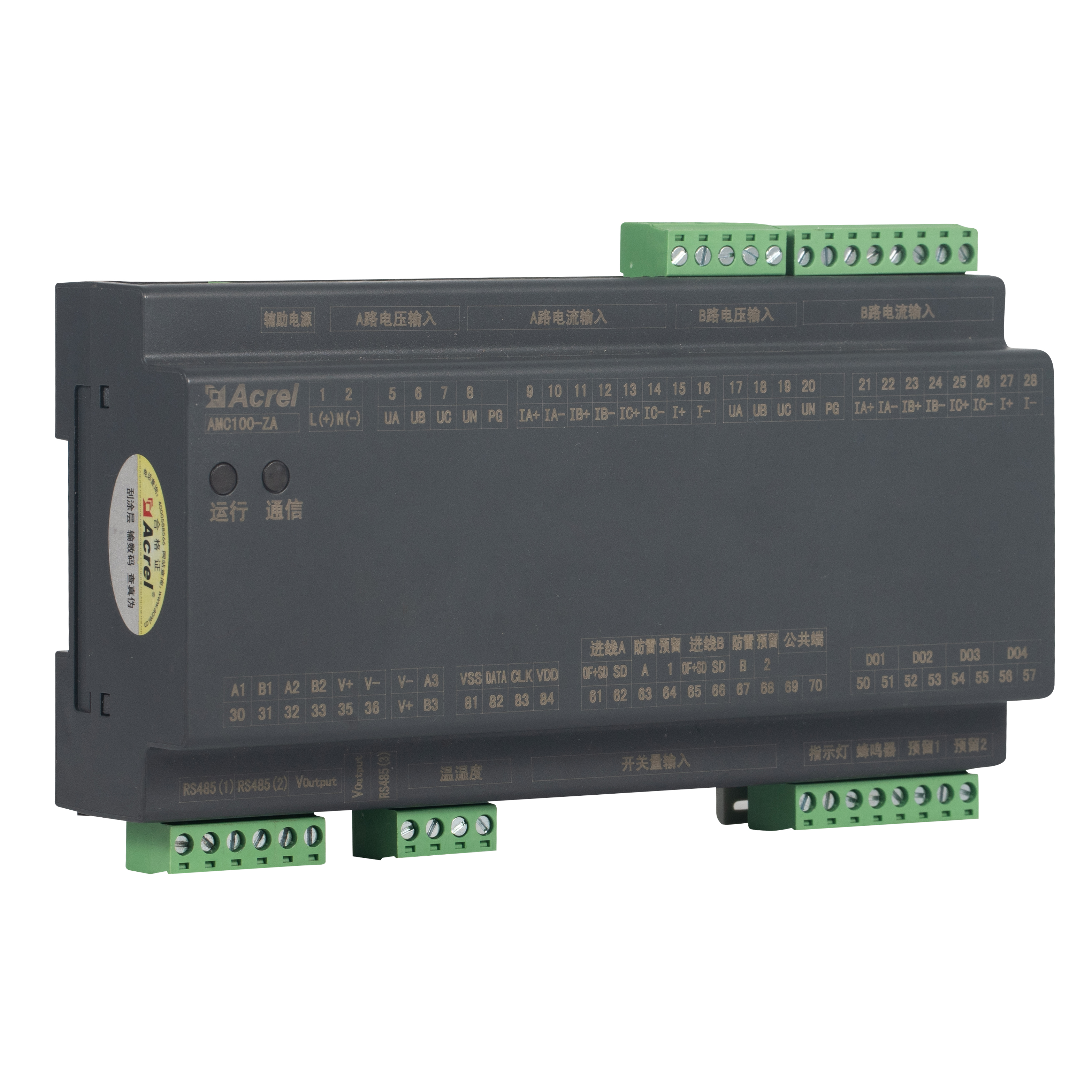

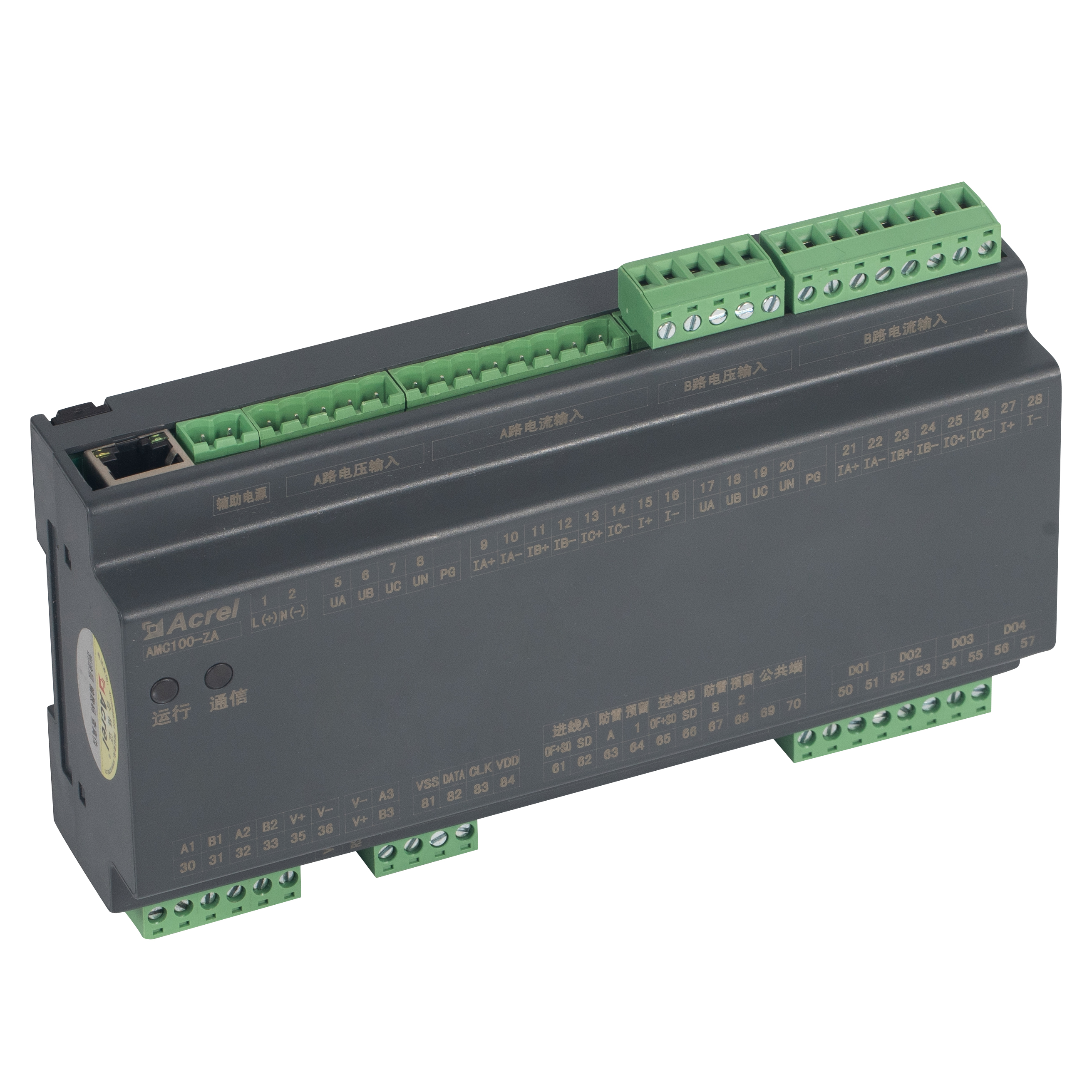

AMC100-ZA je přesná monitorovací jednotka AC na DIN lištu AC od společnosti Acrel navržená pro serverové racky datových center. Současně sleduje plné elektrické parametry A B duálních třífázových napájecích zdrojů, 192 výstupních obvodů, 8 stavových bodů DI / 4 DO, 2 únikové kanály, 1 snímač teploty a vlhkosti a 63 harmonických. Tři porty RS485 Modbus-RTU umožňují bezproblémovou integraci BMS/DCIM. Kompaktní pouzdro 180 mm, přesnost ±0,5 %, prahové hodnoty alarmu pro každý kanál a okamžité výstražné zvukové světlo snižují plýtvání energií a prostoje, což z něj činí škálovatelné srdce zelené sběrnice datových center nebo řešení monitorování PDU.
| Model | AMC100-ZA | |
| Parametry měření | Napětí, proud, frekvence, činný výkon, jalový výkon, účiník, činná energie, jalová energie, napětí nula-země, svodový proud a proud s nulovou složkou, celkový obsah harmonických (THD), 2-63 harmonických, nevyváženost proudu a napětí, okolní teplota a vlhkost | |
| Napětí sběrnice | Hodnoceno | 220VAC |
| Rozsah měření | ±20 % | |
| Přetížení | Okamžité napětí 2x/sec | |
| Proudový vstupní obvod | Hodnoceno | Sekundární 5A |
| Rozsah | 0-6A | |
| Přetížení | Nepřetržitě 1,2krát, okamžitě 10krát/s | |
| Teplota a vlhkost | Teplotní rozsah | -40℃～ 99℃ |
| Rozsah vlhkosti | 20% – 90% | |
| Vstupní frekvence | AC 45 až 65 Hz | |
|
Přesnost měření
| Příchozí linka | Úroveň napětí/proud 0,2, činný výkon/úroveň energie 0,5, jalový výkon/úroveň energie 1 |
| Teplota | ±1℃ | |
| Vlhkost | ±5 % | |
| Pomocná síla | AMC100-ZA: signál k odběru energie (≤15W) AMC100-ZA-P220: Nezávislé napájení 220V AMC100-ZA-P24: DC 12-24V nezávislý napájecí zdroj | |
|
Životní prostředí
| Teplota | Práce: -20℃～150℃ Skladování: -25℃～70℃ |
| Vlhkost | Relativní vlhkost ≤ 93 % | |
| nadmořská výška | ≤ 2500 m | |
| Přepnout výstup | 4 kanály 3A 250VAC/3A 30VDC | |
| Přepnout vstup | 8 suchých uzlů | |
| Komunikace | 1 izolovaný RS485/Modbus-RTU k systému na pozadí 1 RS485/Modbus-RTU na dotykovou obrazovku 1 výstupní modul RS485/Modbus-RTU Volitelná funkce 1-kanálové komunikace Ethernet | |

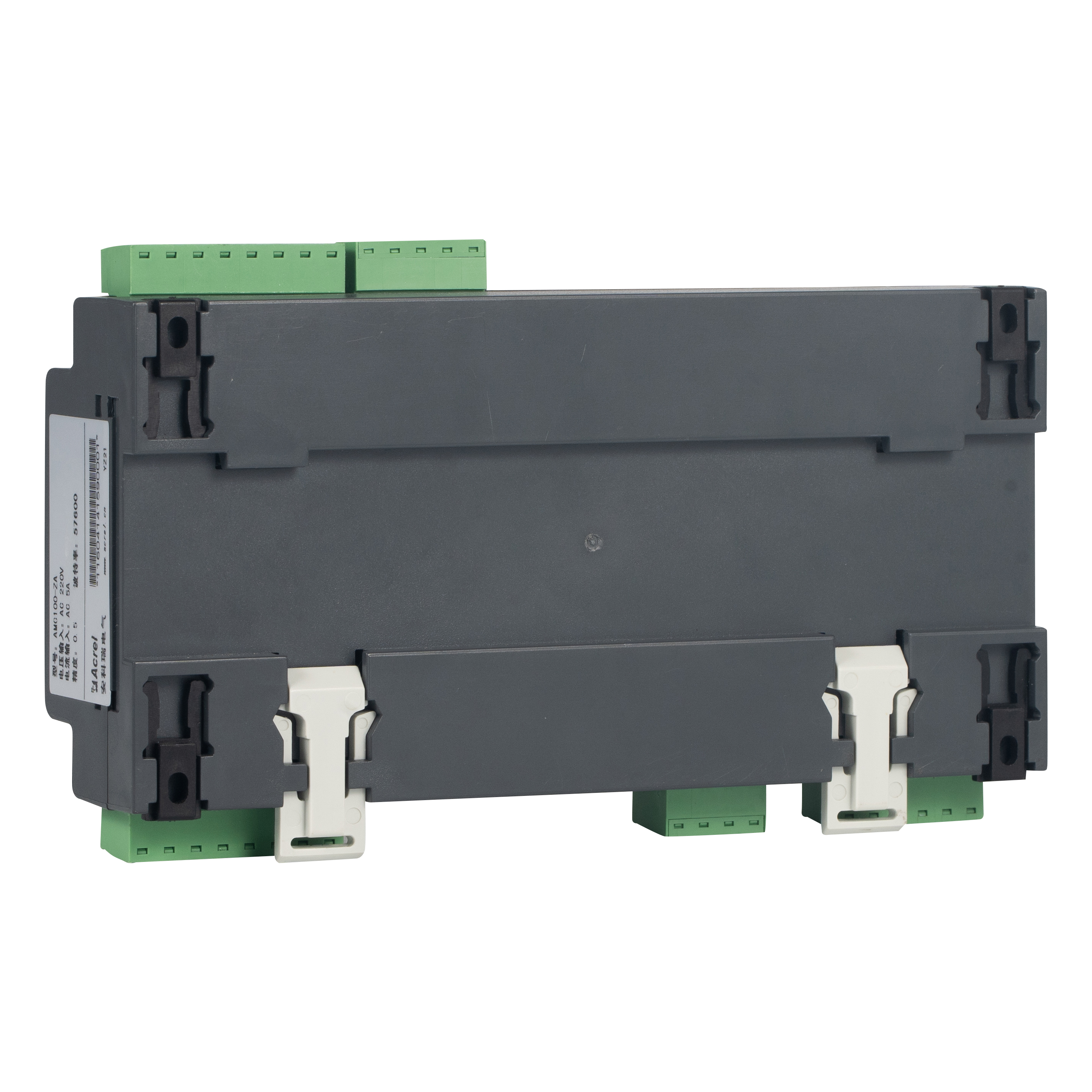

| Způsob instalace | Instalace na lištu DIN 35 mm nebo spodní desku | |
| Úroveň ochrany | IP20 | |
| Úroveň znečištění | 2 | |
|
Bezpečnost
| Izolace | Izolační odpor mezi všemi svorkami a vodivými částmi pláště není menší než 100 MΩ |
| Vydržet napětí | Napěťový a proudový signál//B napěťový a proudový signál//výstup spínače//izolovaný komunikační port//mezi ostatními porty splňují AC2kV 1min, vstup spínače a další porty by měly splňovat AC0,5kV 1min, svodový proud by měl být menší než 2mA, žádný jev průrazu nebo přeskoku. | |
|
Elektromagnetická kompatibilita
| Antistatické rušení | Úroveň 4 |
| Antielektrický rychlý přechodový výboj | Úroveň 3 | |
| Rušení proti přepětí | Úroveň 4 | |
| Odolnost proti radiaci radiofrekvenčního elektromagnetického pole | Úroveň 3 | |
