DC příchozí linka datového centra
Nezávislý 2 kanálový třífázový vstup
2.–63. Harmonické
8DI 4DO 1 Tepl. a Vlhkost
Ethernetová komunikace (volitelné)
3kanálová komunikace RS485
+86-18702106858 / +86-21-69156352

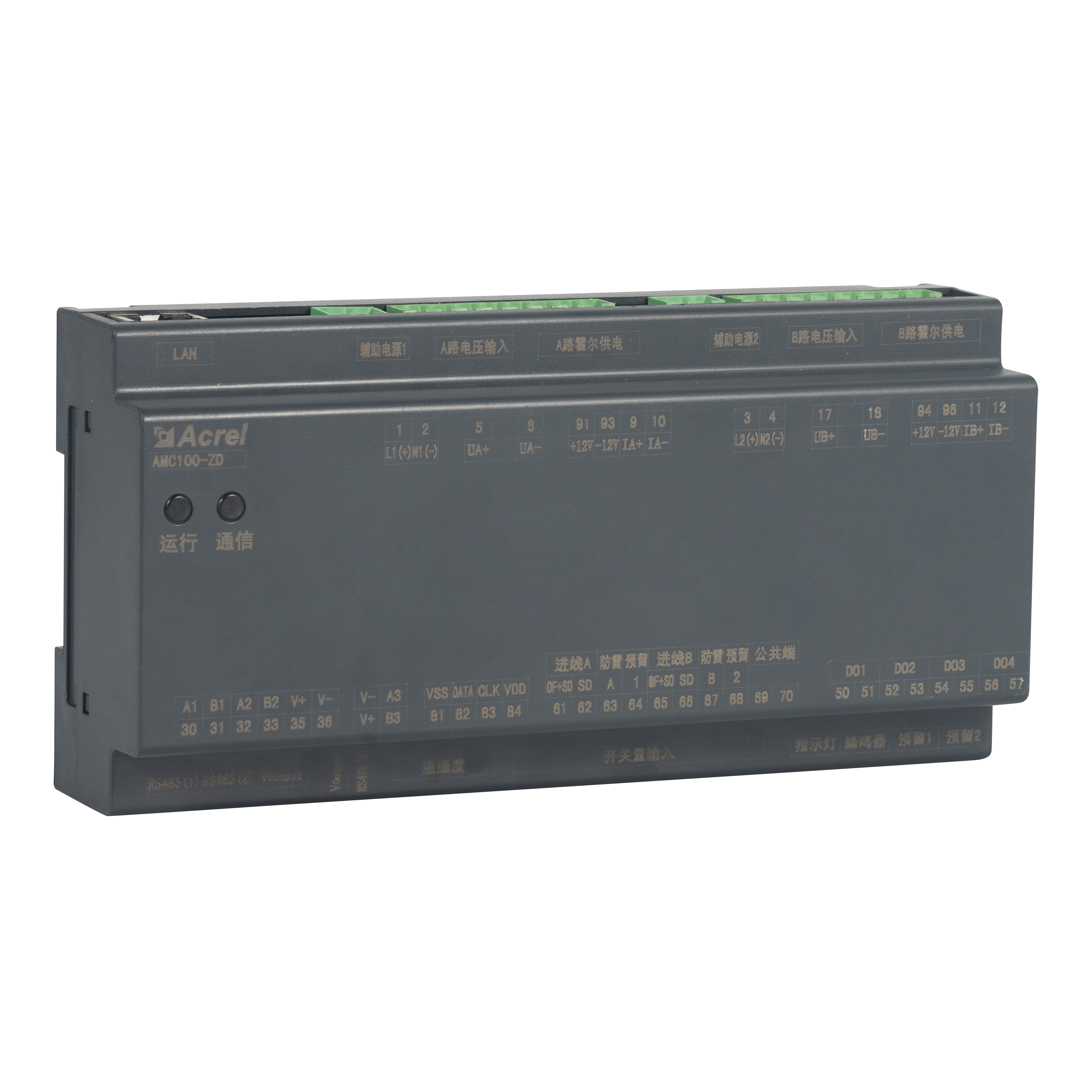

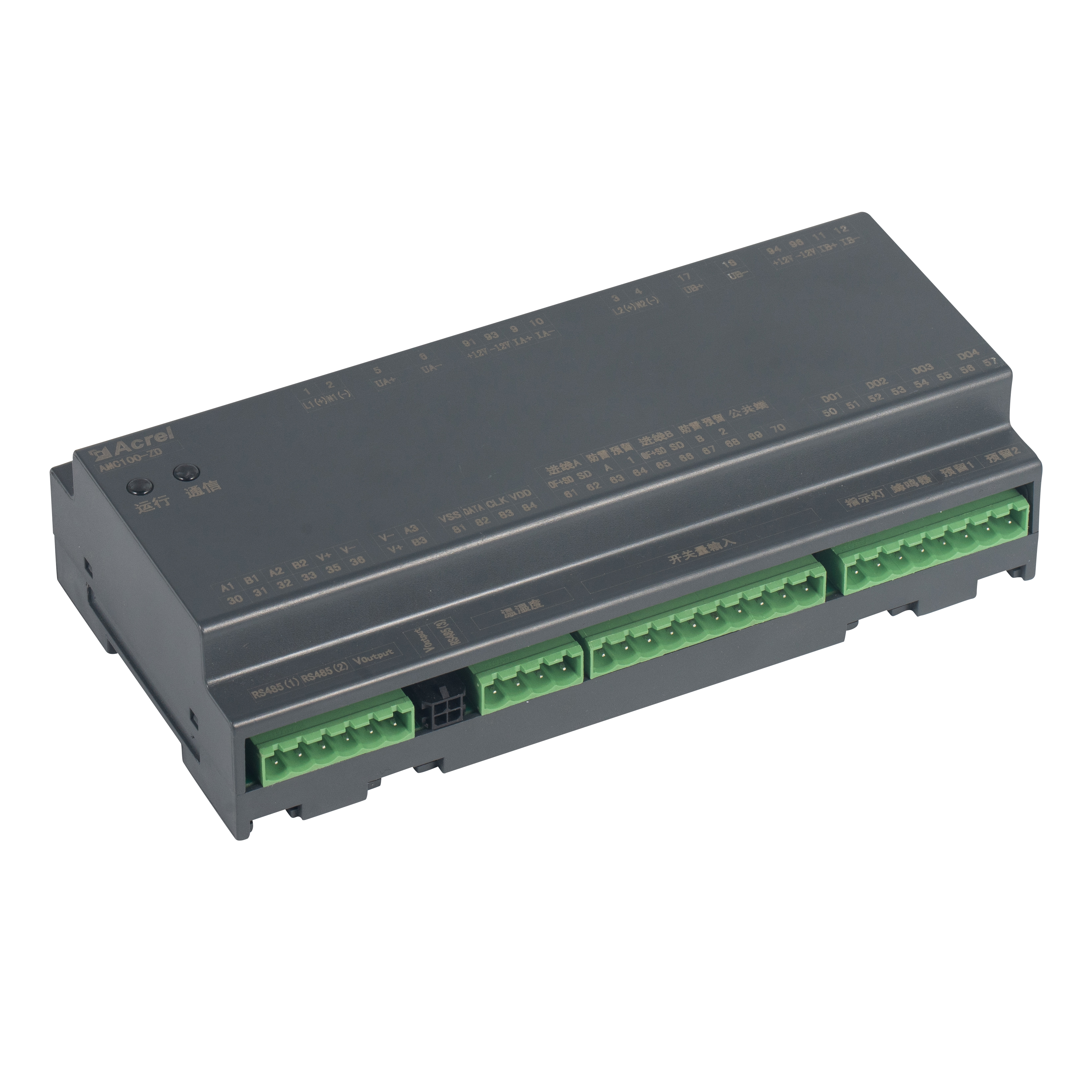

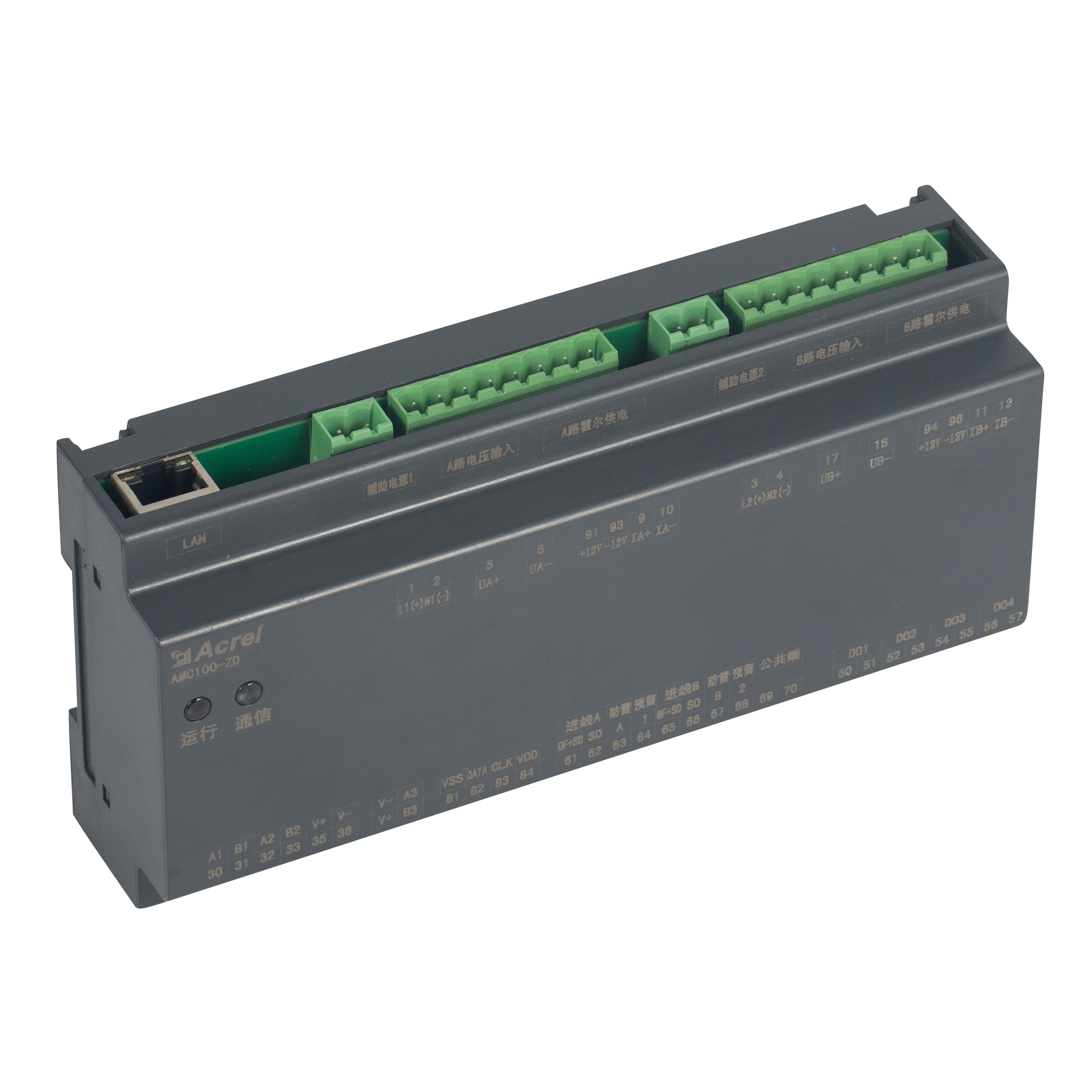

AMC100-ZD je přesná stejnosměrná monitorovací jednotka stejnosměrného napájení Acrel navržená pro serverové racky datových center. Současně sleduje plné elektrické parametry A B duálních třífázových napájecích zdrojů, 192 výstupních obvodů, 8 stavových bodů DI / 4 DO, 2 únikové kanály, 1 snímač teploty a vlhkosti a 63 harmonických. Tři porty RS485 Modbus-RTU umožňují bezproblémovou integraci BMS/DCIM. Kompaktní 180mm pouzdro, přesnost ±0,5 %, prahové hodnoty alarmu pro každý kanál a okamžité zvukové upozornění snižují plýtvání energií a prostoje, což z něj činí škálovatelné srdce zeleného datového centra DC sběrnice nebo řešení monitorování PDU.
| Model | AMC100-ZD | |
| Měřené parametry | Napětí, proud, výkon, elektrická energie, okolní teplota a vlhkost | |
| Napětí sběrnice | Hodnoceno | 48VDC, 240VDC,336VDC |
| Rozsah měření | ±20 % | |
| Přetížení | Okamžité napětí 2x za sekundu | |
| Proudový vstupní obvod | Hodnoceno | 5V ( Hallův senzor, ±12V napájený AMC100-ZD ） |
| Přetížení | Doba trvání je 1,2krát, okamžitá 10krát za sekundu | |
| Teplota a vlhkost | Teplotní rozsah | -40 ℃ ～ 99 ℃ |
| Rozsah vlhkosti | 20 % ～ 90 % | |
| Přesnost měření | Zaviňte se | Úroveň napětí/proud 0,5, úroveň výkonu/elektrické energie 1 |
| Teplota | ±1℃ | |
| Vlhkost | ±5 % | |
| Pomocný zásobování | AMC100-ZD ： Výkon signálu ( ≤15W ） | |
| AMC100-ZD-P24 ： DC 12-24V nezávislé napájení | ||
| AMC100-ZD-P220 ： | ||
| 1, Když je konstantní napětí DC 240V 、 DC336V, napájeno AC220V 、 DC 240V 、 Nezávislé napájení DC336V | ||
| 2, Když je konstantní napětí DC 48V, napájeno nezávislým zdrojem DC48V | ||
| Životní prostředí | Teplota | Provoz ： -15 ℃ ～ 55 ℃ Skladování ： -25 ℃ ～ 70℃ |
| Vlhkost | Relativní vlhkost ≤ 93 % | |
| Nadmořská výška | ≤ 2500 m | |
| Spínací výstup | 4cestný 3A 250VAC /3A 30VDC | |
| Přepnout vstup | 8 suchých uzlů | |
| Komunikace | 1 kanál izolovaný RS485/Modbus-RTU k systému na pozadí | |
| 1 RS485/Modbus-RTU na dotykovou obrazovku | ||
| 1 připojení RS485/Modbus-RTU k výstupnímu modulu | ||
| 1-kanálová ethernetová komunikační funkce je volitelná | ||
| Instalace | Způsob instalace na lištu DIN 35 mm nebo spodní desku | |
| Úroveň ochrany | IP20 | |
| Úroveň znečištění | 2 | |
| Bezpečnost | Izolace | Izolační odpor mezi všemi svorkami a vodivými částmi na plášti musí být alespoň 100 MΩ |
| Vydržet napětí | Napěťový a proudový signál linky A // Napěťový a proudový signál linky B // Spínací výstup // Izolovaný komunikační port // Dva z dalších portů by měly splňovat AC2kV po dobu 1min, spínací vstup a další porty by měly splňovat AC0,5kV po dobu 1min, svodový proud by měl být menší než 2mA, žádný průraz nebo jev flashover. | |
| Antistatické rušení | úroveň 4 | |
| Elektromagnetická kompatibilita | Reaktance rychlý přechodový puls | úroveň 3 |
| Odolnost proti přepětí | úroveň 4 | |
| Radiofrekvenční elektromagnetické záření | úroveň 3 | |
