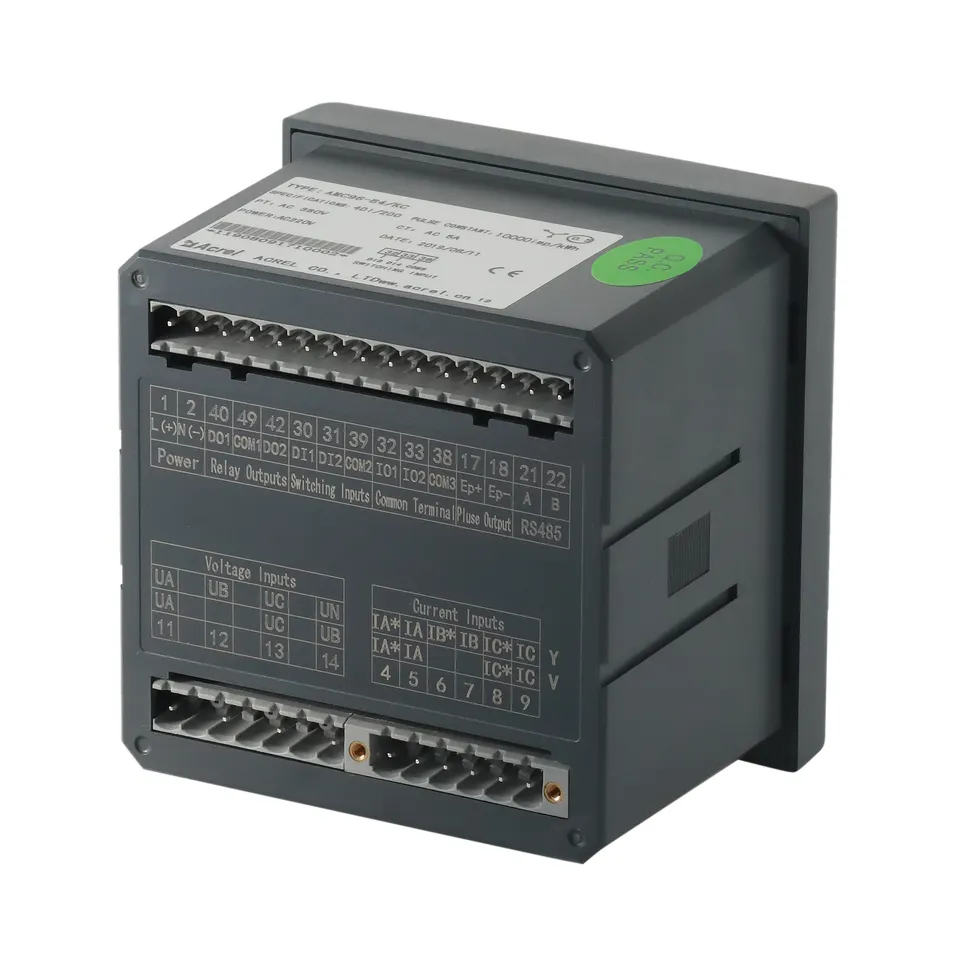

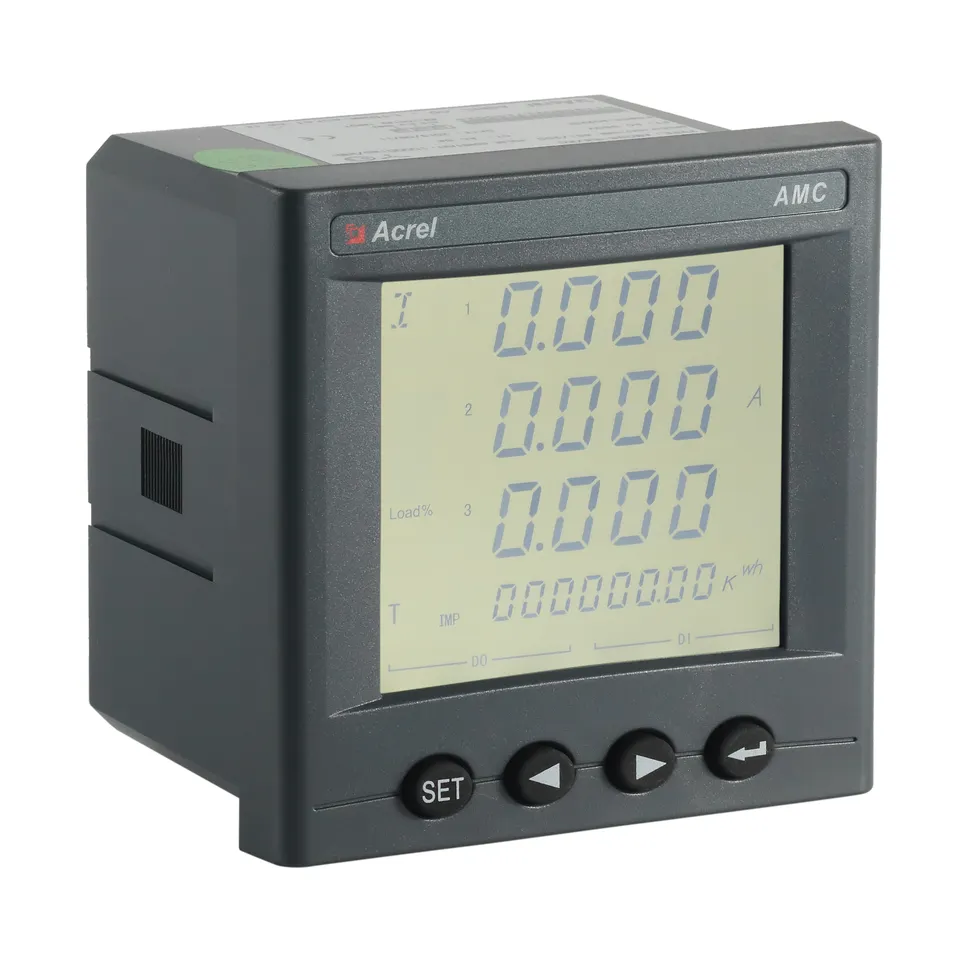

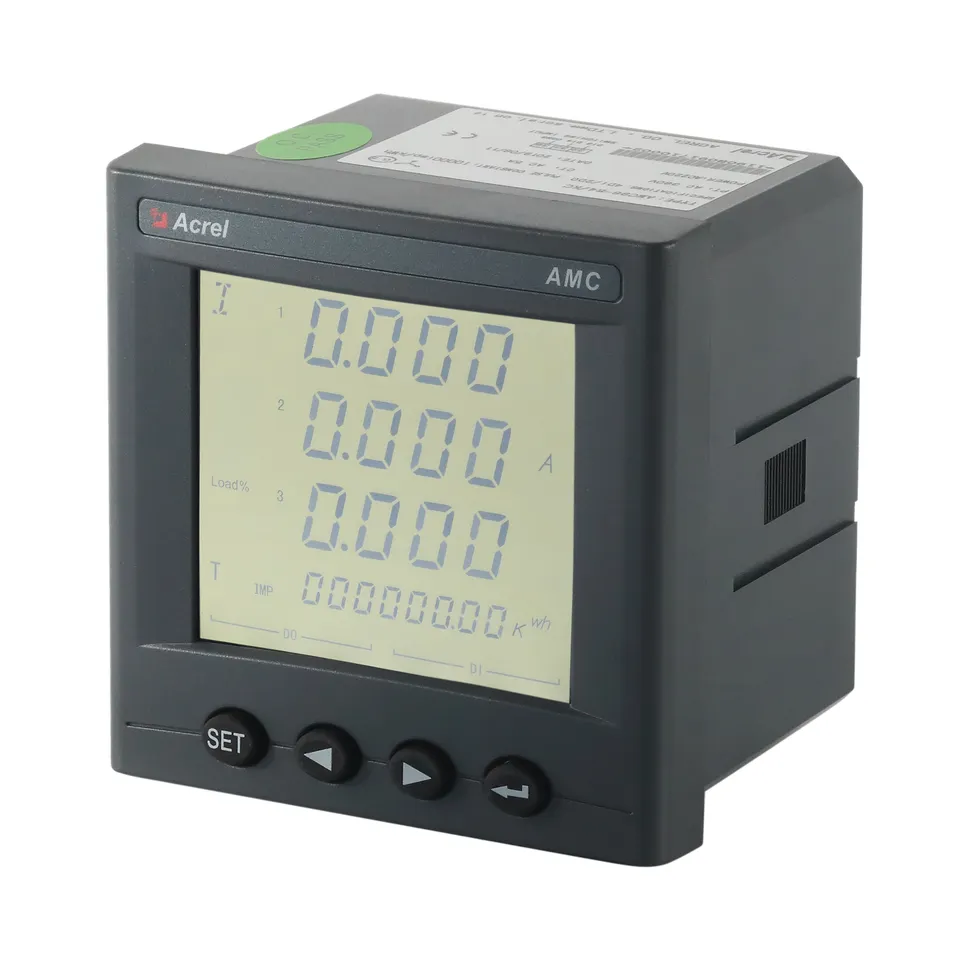

Třífázový programovatelný měřič spotřeby energie na panelu

Třífázové měření AC

Vstupní proud: 5A/1A u CT

THD s 2-31. harmonickými

Ture RNS měření

4DI a 2DO

Pulzní výstup

Kontaktujte nás
PŘEDCHOZÍ: AC jednofázový 100A bezdrátový měřič energie IoT
DALŠÍ: DTSD1352 AC třífázový elektroměr pro solární invertor Zero Export

+86-18702106858 / +86-21-69156352

[email protected]

  • Popsat

  • AMC96L-E4/KC je vysoce přesný střídavý třífázový programovatelný panelový měřič energie navržený pro monitorování spotřeby energie v reálném čase, správu energie a analýzu kvality energie v průmyslových, komerčních instalacích a instalacích datových center. Kompaktní pouzdro DIN 96×96 mm s multifunkčním měřením třídy 0,5 poskytuje skutečné efektivní hodnoty napětí, proudu, činného/jalového/zdánlivého výkonu, účiníku, frekvence, importu/exportu kWh a kvarh s komunikací Modbus-RTU RS485 pro bezproblémovou integraci SCADA, BMS nebo EMS. Čtyřkvadrantové měření tarifů, zachycení 31. harmonického zkreslení, analýza THD, záznam poptávky, profilování zátěže a podpora čtyř tarifů TOU umožňují přesné účtování a optimalizaci efektivity. Široký rozsah 3×57,7/100 V…3×380/660 V, 0,02-6 A přímé připojení nebo vstup CT, obousměrné čítače energie, pulzní výstup, reléový alarm a těsnění odolné proti neoprávněné manipulaci činí z AMC96L-E4/KC ideální zařízení pro rozvaděče, rozvodné desky, FV systémy, nabíjecí stanice EV-22 a I25EC a I25EC. 61557-12 a normy CE.

  • Specifikace
  • Technické parametry Hodnota
    Vstup Připojení Jednofázový-2-vodič, 3-fázový-3-vodič, 3-fázový-4-vodič
    Frekvence 45-65Hz
    Napětí Hodnocení:
    jednofázové: AC 100V, 400V
    Třífázové: AC 3×57,7V/100V(100V)、3×220V/380V(400V)、3×380V/660V(660V)(pouze velikost 96)
    Přetížení: 1,2násobné hodnocení (nepřetržité): 2násobné hodnocení po dobu 1 sekundy
    Spotřeba energie:< 0,5VA
    Aktuální Hodnocení: AC IA、5A
    Přetížení: 1,2násobné hodnocení (nepřetržité);10násobné hodnocení po dobu 1 sekundy
    Spotřeba energie:< 0,5VA
    Výstup Elektrická energie Výstup mode:open-collector photo-coupler pulse
    Pulzní konstanta: 10000 imp/kWh (nastavitelné), podrobnosti viz schéma zapojení；
    Komunikace Port RS485, protokol Modbus -RTU, protokol DLT645 (verze 07 a 97),
    přenosová rychlost 1200 ~ 38400
    Funkce Přepínání vstupu Vstup pro suchý kontakt, vestavěné napájení; pokud je model KA, je aktivní AC 220V.
    Spínací výstup Výstup mode: Relay normally open contact output
    Kapacita kontaktu: AC 250V/3A、 DC 30V/3A
    Analogový výstup 4 - 20 mA
    Třída přesnosti Frekvence:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1%
    Napájení AC/DC 85-265V nebo DC24V（±20%）nebo DC48V(±20%)
    spotřeba energie≤10VA
    Bezpečnost Odolné napětí napájecí frekvence Mezi Napájení//Spínací výstup// Proudový vstup//napěťový vstup a vysílání// Komunikace //Pulzní výstup//spínací vstup AC 2 kV 1min;
    Mezi Napájení, spínací výstup, proudový vstup, napěťový vstup AC 2 kV 1min;
    Mezi vysíláním, komunikací, pulsním výstupem, spínacím vstupem AC 1kV 1 min;
    Izolační odpor Vstup、Output end to machine enclosure >100MΩ
    Životní prostředí Teplota práce: -25°C~ 65°C  skladování: -40°C ~ 80°C
    Vlhkost ≤93%RH Nekondenzující
    Nadmořská výška ≤ 2 500 milionů $ $

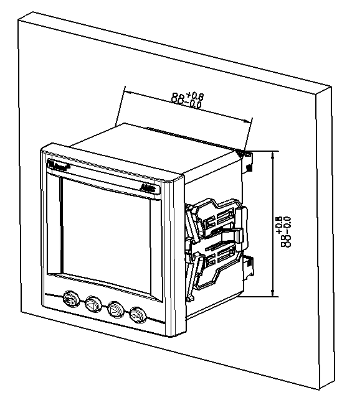

  • Schéma rozměrů a zapojení

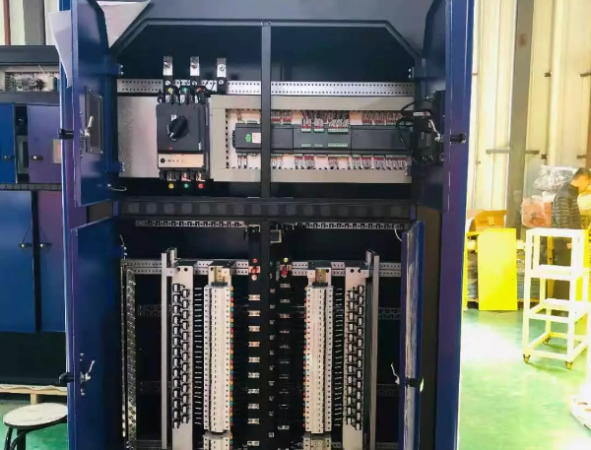

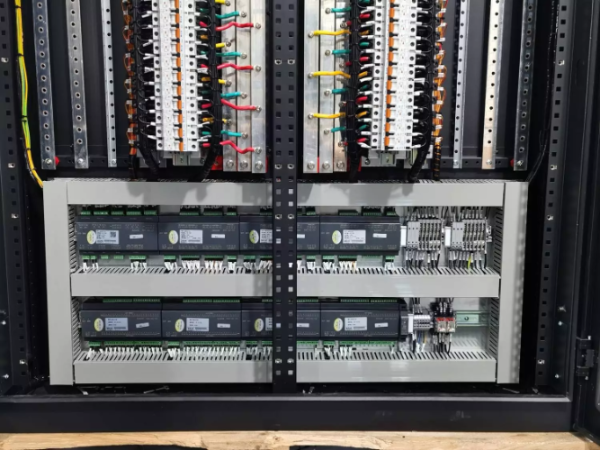

  • Scénář aplikace

  • Power Monitoring Solution
