Bezdrátové měření teploty transformátor/přípojnice/konektorový kontakt/motor Rozlučte se s pasivními opravami, 24hodinovým online měřením teploty a nainstalujte si „teploměry“ na vaše elektrické zařízení!

15 04, 2026

Význam monitorování teploty pro elektrická zařízení

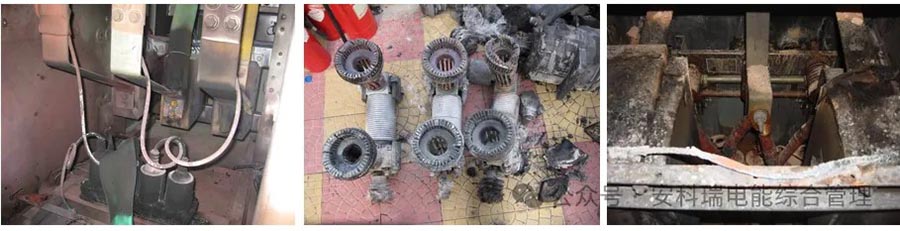

Elektřina je záchranným lanem průmyslové výroby, komerčního provozu a zabezpečení živobytí a teplota zařízení je „barometrem“ elektrické bezpečnosti. Vysokonapěťové a nízkonapěťové rozváděče, transformátory, přípojnice a kabelové spoje jsou náchylné k místnímu přehřátí v důsledku špatného kontaktu, stárnutí izolace a přetížení během dlouhodobého provozu s vysokým zatížením. Pokud není včas sledován, může způsobit poškození zařízení, přerušení výroby nebo dokonce požáry elektrických zařízení s vážnými následky, které jsou nepředstavitelné.

Dokud jsou k energetickému systému připojena různá elektrická zařízení, budou určitým proudem generovat určité množství tepla a teplota se bude zvyšovat. V energetické soustavě je mnoho velkých havárií způsobeno zintenzivněním přehřívání elektrických zařízení. Podaří-li se včas odhalit skryté nebezpečí přehřátí elektrického zařízení, včas provést opatření k údržbě nebo opravě a odstranit skrytá nebezpečí poruchy, lze výrazně snížit provozní havárie napájecího systému a zlepšit spolehlivost napájení. Proto je velmi důležité včas detekovat a správně analyzovat přehřáté části elektrického zařízení.

Tradiční metody měření teploty již nemohou držet krok s moderními požadavky na elektrickou bezpečnost

① Teplotní testovací voskovou desku nelze monitorovat v reálném čase, což představuje značné riziko stárnutí a selhání.
② Infračervené měření teploty má slepá místa, která nelze detekovat nebo se na ně uvnitř uzavřené skříně nelze spolehnout.
③ Kabelové vedení pro měření teploty je složité, s vysokými izolačními riziky, obtížemi při renovaci a vysokými náklady na údržbu.
④ Režim pasivní opravy a následné nápravy nemůže zabránit skrytému riziku přehřátí.

Kompletní řešení softwaru a hardwaru pro bezdrátové měření teploty Acrel

Integrované řešení bezdrátového měření teploty Acrel pro všechny scénáře, jehož jádrem je „pasivní bezdrátové, přesné snímání, inteligentní varování a pohodlný provoz a údržba“, zcela překonává překážku tradičního měření teploty a dosahuje skoku od „pasivní opravy“ k „aktivní prevenci a kontrole“ v oblasti bezpečnosti napájení.

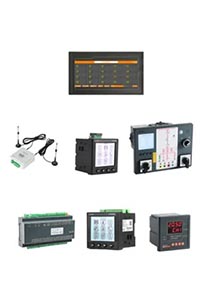

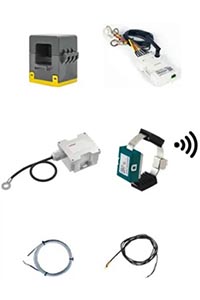

Máme řešení bezdrátového měření teploty Acrel, která zahrnují senzory, transceivery, zobrazovací zařízení a integrované systémové platformy!

Jaké jsou aplikační scénáře pro bezdrátové měření teploty? Kde se používá?

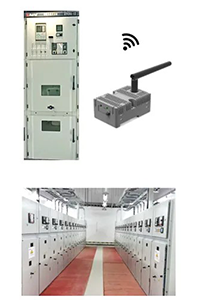

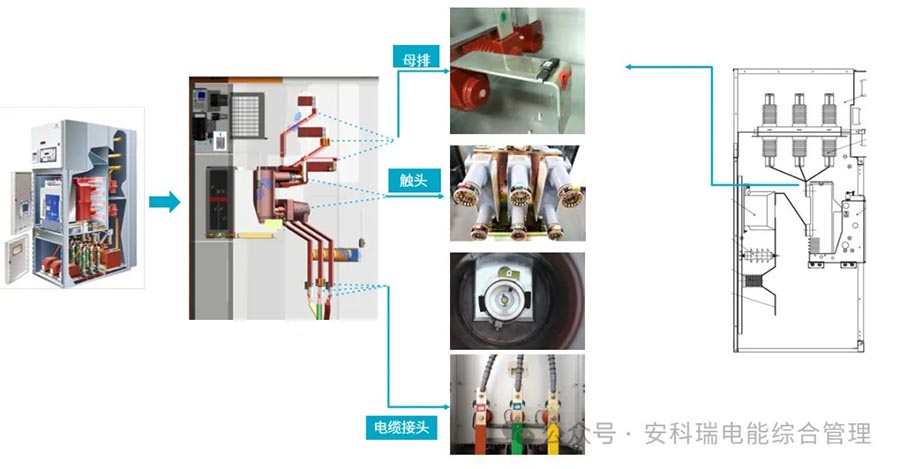

Požadavky na měření teploty - Rozváděče vysokého napětí

Například: měření teploty kabelových spojů, kontaktních bodů a přípojnic.

Měření teploty kabelového spoje
Kontaktní měření teploty
Měření teploty mateřské přípojnice

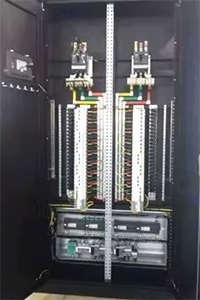

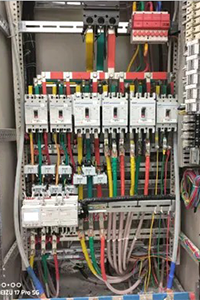

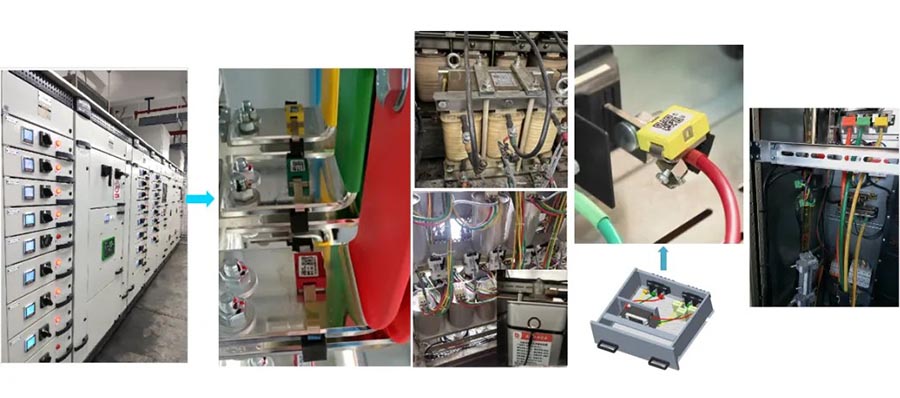

Požadavky na měření teploty - Nízkonapěťová skříň

Například měření teploty konektorů/přípojnic rámového jističe, povrchů kondenzátoru/reaktance, kabelových konektorů zásuvkové skříně a nízkonapěťových výstupních kabelových konektorů.

·Konektor jističe rámu/měření teploty přípojnice

· ATE400

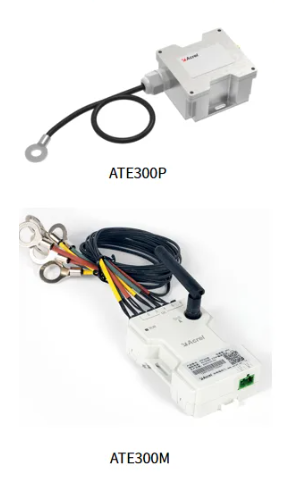

· Krabice pro měření povrchu kondenzátoru/reaktance

· ATE300M

· Měření teploty konektoru kabelu zásuvkové skříně

· ATE400

· Měření teploty konektoru nízkonapěťového výstupního kabelu

· ACE100

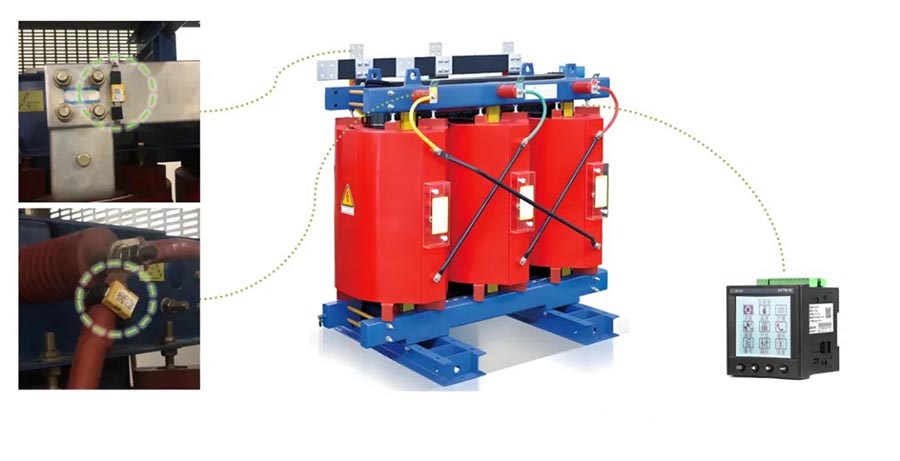

Požadavky na měření teploty - Měření teploty transformátoru

Například měření teploty spojů transformátorů a vnitřních vinutí.

· Měření teploty spoje transformátoru

· ATE400

· Měření teploty vnitřního vinutí transformátoru

· (předem zabudovaný PT100) ARTM-8L

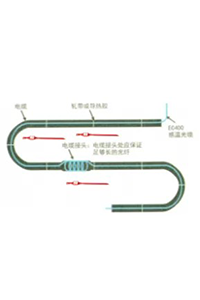

Požadavky na měření teploty - rozvodná skříň, vnitřní kabel, skříň/vnitřek atd

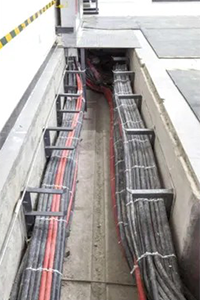

Například měření teploty rozvodných skříní, vnitřních kabelových žlabů a vnitřní teploty a vlhkosti rozvaděčů/rozvodů.

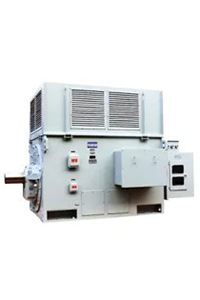

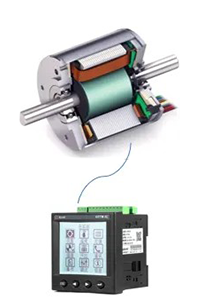

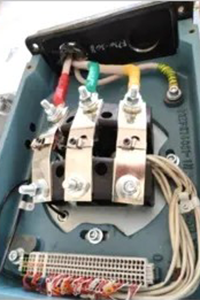

Požadavky na měření teploty - měření teploty motoru

Například: měření teploty na povrchu motoru, měření teploty na rozvodné skříni motoru a měření teploty na vnitřním vinutí motoru.

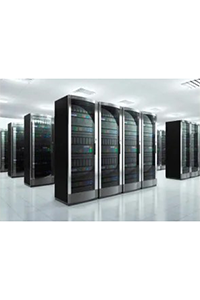

Potřeby měření teploty průmyslových zákazníků - datové centrum

Například: měření teploty vnitřních krytů kabelových žlabů/sběrnic, měření teploty serverů datových center a měření teploty spojů sloupových skříní datového centra.

Požadavek průmyslového zákazníka na měření teploty - zásobník energie

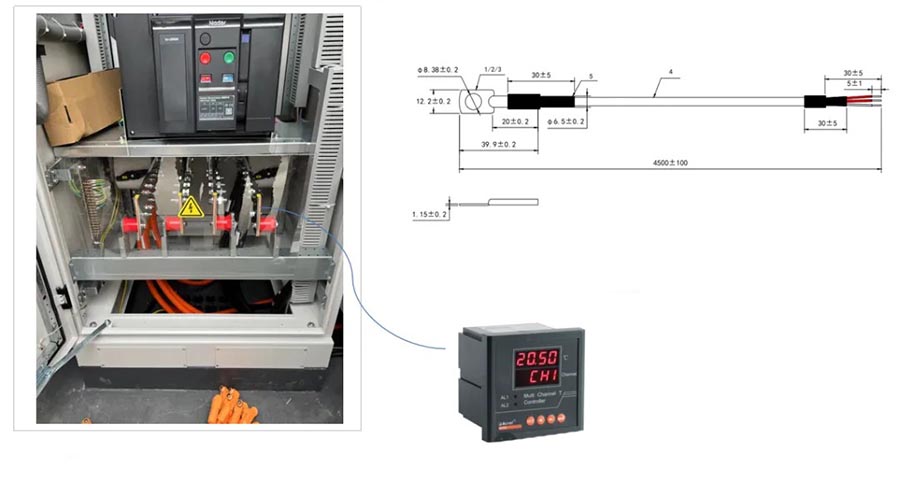

Například je vyžadováno měření teploty pro DC přípojnici zásobníku energie

Model PT100: MPT101B130006

Napěťová odolnost: AC3000V/DC 4300V

DC přípojnice pro zásobník energie

Certifikát způsobilosti produktu bezdrátového měření teploty Acrel

Čtyři hlavní výhody definují nový standard pro měření teploty energie

1. Pasivní bezúdržbové bezdrátové připojení, eliminující bezpečnostní rizika z kořenového adresáře

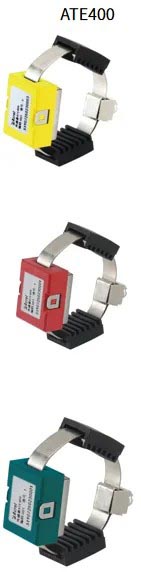

Pasivní RFID senzor řady ATE800 využívá technologii vysokofrekvenčního získávání energie, která nevyžaduje baterie ani kabeláž a je po celou dobu životnosti bezúdržbová, zcela eliminuje rizika selhání baterie a izolace vysokonapěťových kabelů v prostředí s vysokou teplotou. Senzor ATE400 indukční výkonový senzor, lze spustit, když je ≥ 5A, s dlouhou životností a stabilním online provozem ve scénářích vysokého zatížení, což výrazně snižuje náklady na provoz a údržbu.

2. Vysoce přesné snímání, schopné přesně zachytit nárůst teploty o 0,5 ℃

Pomocí vysoce přesných čipů pro měření teploty s přesností ± 1 ℃ a rozsahem měření teploty -50 ℃~ 125 ℃ dokáže citlivě zachytit malé změny nárůstu teploty, předem varovat před zvýšeným odporem kontaktů a potenciálními poruchami přehřátí a potlačit skrytá nebezpečí ve fázi pupenů. Data zůstávají stabilní v prostředí se silným rušením, takže je lze bezpečně používat ve vysokonapěťových skříních a scénářích s hustou sběrnicí.

3. Instalace s nulovými úpravami, nové i staré projekty lze rychle implementovat

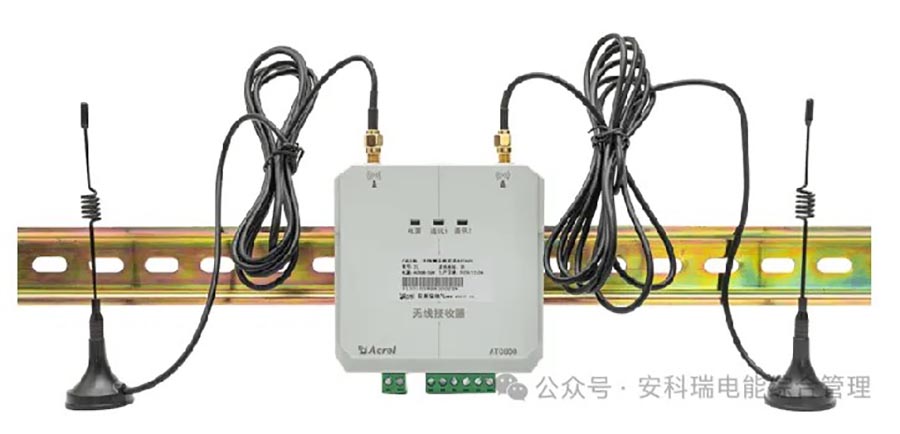

Existují různé instalační formy, jako je páskový typ, typ šroubu a typ záplaty, které nevyžadují demontáž nebo odpojení zařízení. Přijímač podporuje instalaci na lištu, flexibilní výběr antény 13774430992, stabilní signál pro složité skříně, rychlé nasazení pro nové projekty a upgrade na jedno kliknutí pro staré rozvodny.

4. Inteligentní ovládání celého řetězce, místní a vzdálené „duální pojištění“

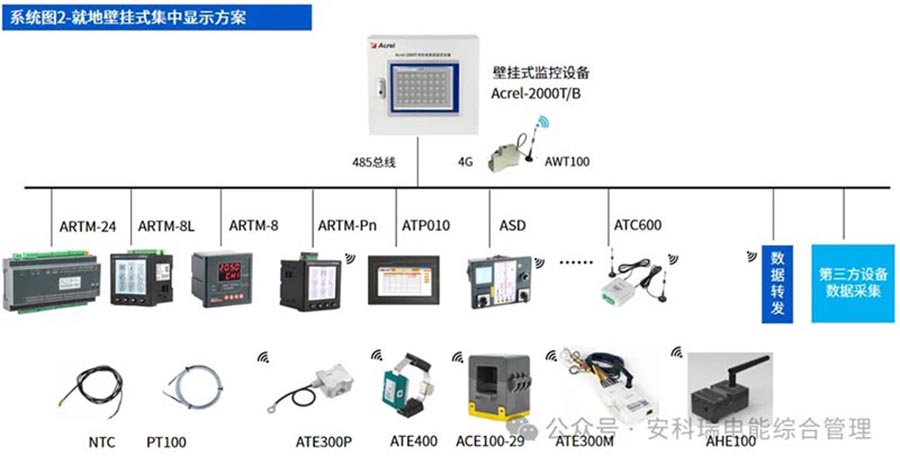

Od monitorování jedné skříně až po centralizované ovládání, Ankerui vybudovalo kompletní produktovou matrici:

Zobrazovací zařízení ARTM Pn: podporuje 60 senzorů na jednotku, vhodné pro malé a středně velké distribuční místnosti;

Transceiver pro bezdrátové měření teploty ATC: podporuje centralizovaný přístup k 240 pozicím senzorů;

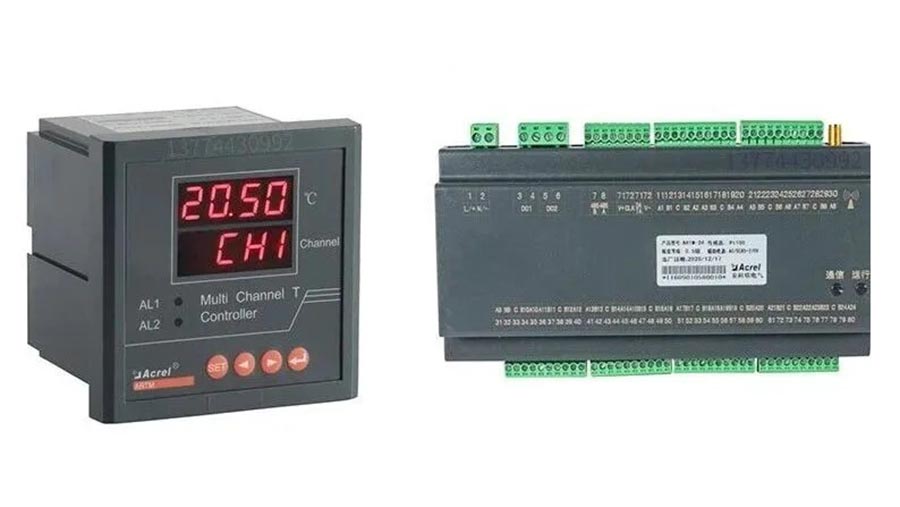

Inspekční přístroj ARTM8: Uzpůsobený pro vícekanálové měření teploty transformátorů a reaktorů.

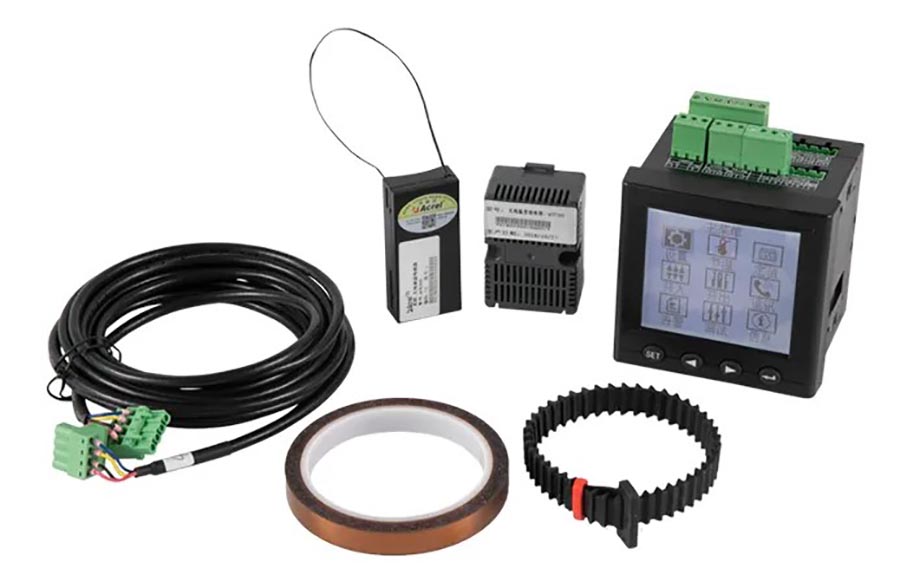

Bezdrátový přístroj pro měření a kontrolu teploty s 8/24 kanály

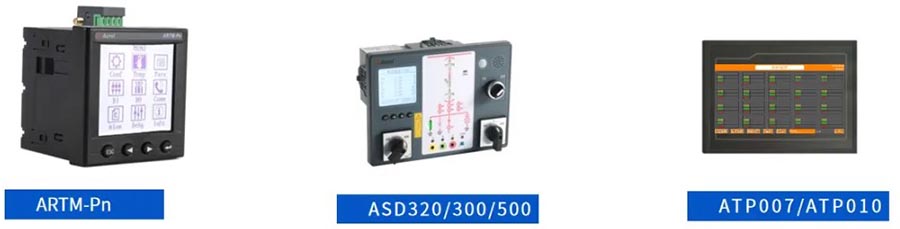

Zobrazovací terminál

ARTM-Pn
Pracovní zdroj: AC85~265V, DC100~300V adaptivní, spotřeba 8W
Způsob instalace: Vestavěná instalace, otvor 92 * 92, hloubka 65
Komunikační rozhraní: 1 sériové komunikační rozhraní RS485, komunikační protokol Modbus RTU
Kontaktní měření teploty: can connect to 60 ATE400
Kontaktní měření teploty accuracy: ± 1 ² C
Akvizice vstupu: 4kanálový vestavěný 12V vstup, schopný shromažďovat stav pozice jističů, ručních vozíků atd.
Konfigurace výstupu: 2kanálový pasivní výstup s funkcí alarmu vysoké teploty/přehřátí/fázového teplotního rozdílu/náhlé změny teploty
Měření elektrických parametrů: proud, napětí, frekvence, činný výkon, jalový výkon, kWh atd., úroveň 0,5

320/300/500 ASD
Pracovní zdroj: AC/DC 220V, AC/DC110V adaptivní
Požadavek na stavový vstup: Vstup pasivního suchého kontaktu (interní napájení zařízení pro zobrazení stavu)
Přesnost měření a regulace teploty a vlhkosti: teplota<1 °C; relativní vlhkost <3%
Bezdrátové měření teploty: lze použít s bezdrátovým teplotním senzorem ATE400, rozsah měření teploty -50 ℃ ~ 125 ℃ C
Výkon topení a alarmu: AC220V/5A
Požadavek na živé zobrazení: Zkratový proud sekundární strany živého senzoru k zemi při jmenovitém napětí by měl být větší než 200 uA
10kV systém, kapacita snímače>100pF;
35kV systém, kapacita snímače>35pF;
6kV systém, kapacita snímače>180pE
Komunikace: sériové komunikační rozhraní RS485, protokol Modbus RTU (ASD500 s velkým síťovým portem)
Rozměry: 238 mm * 178 mm * 83 mm (šířka * výška * hloubka)

ATP007/ATP010
Pracovní napájení: DC24V
Způsob instalace: Vestavěná instalace
Komunikační rozhraní: Standardní konfigurace obsahuje 1 sériové komunikační rozhraní RS485 (protokol Modbus RTU)
1 Ethernet port
Kontaktní měření teploty accuracy: ± 1 ° C
Alarm vysoké teploty: Bzučák bílého pásu zařízení se aktivuje, když teplota překročí nastavenou hodnotu

Aktivní bezdrátový teplotní senzor

Bezdrátový teplotní senzor napájený CT

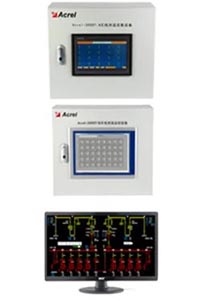

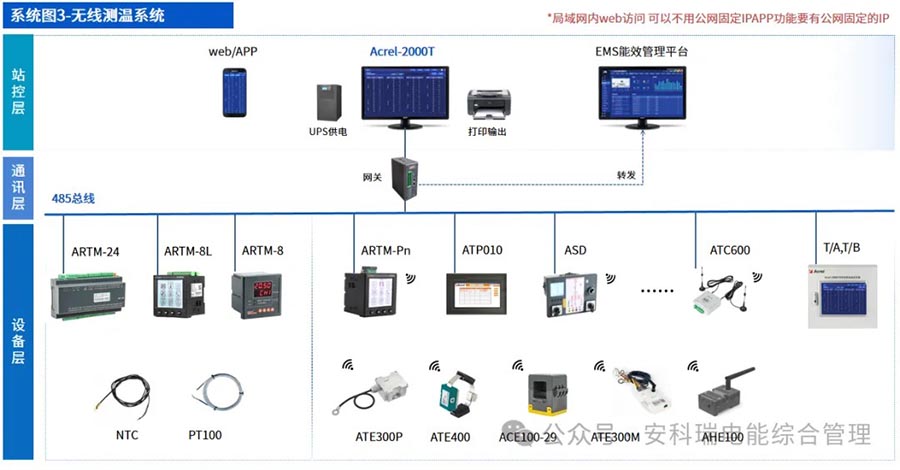

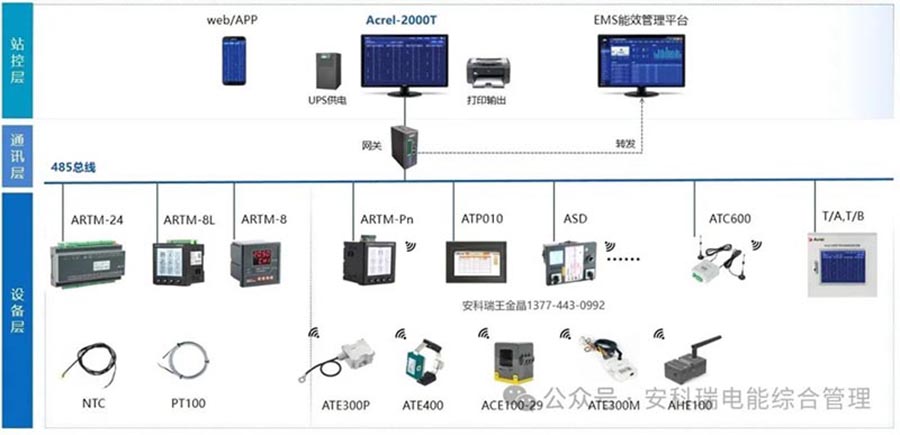

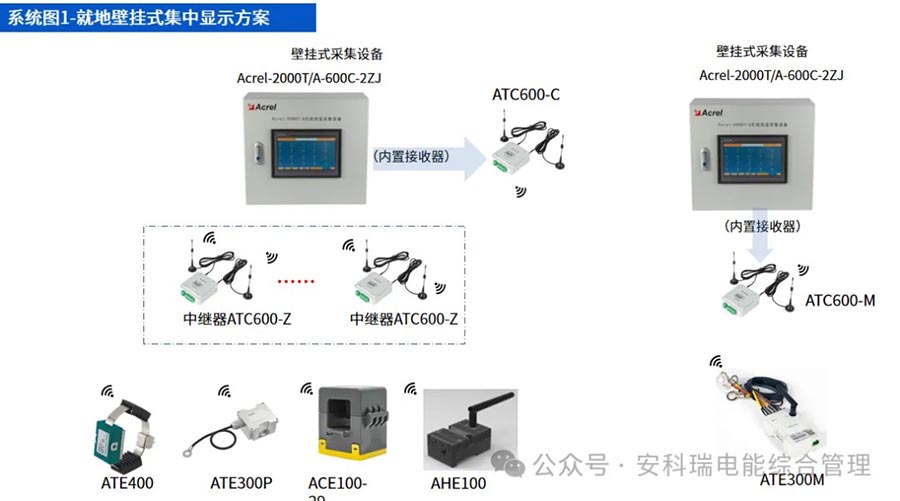

Platforma bezdrátového systému monitorování teploty Acrel-2000T jako „chytrý mozek“ dosahuje 24hodinového monitorování v reálném čase, víceúrovňového varování (hlasová vyskakovací okna APP SMS), sledování historických dat a řízení kontroly v uzavřené smyčce. Dokáže zachytit stav teploty celé stanice, aniž byste opustili domov, což výrazně zlepšuje efektivitu provozu a údržby.

Úplné pokrytí scény, zajištění podnikové elektrické bezpečnosti

Bezdrátové řešení měření teploty Ankerui bylo široce používáno v:

√ Oblast chemického/ocelářského/výrobního závodu

√Datové centrum, logistické centrum

√Cold Chain Park

√Nová výstavba a rekonstrukce rozvoden a rozvoden

√Letiště, nemocnice, komerční budovy, dopravní uzly

√Skříně vysokého napětí, přípojnice, kabelové konektory, kontakty vypínače.

Sdílení případu

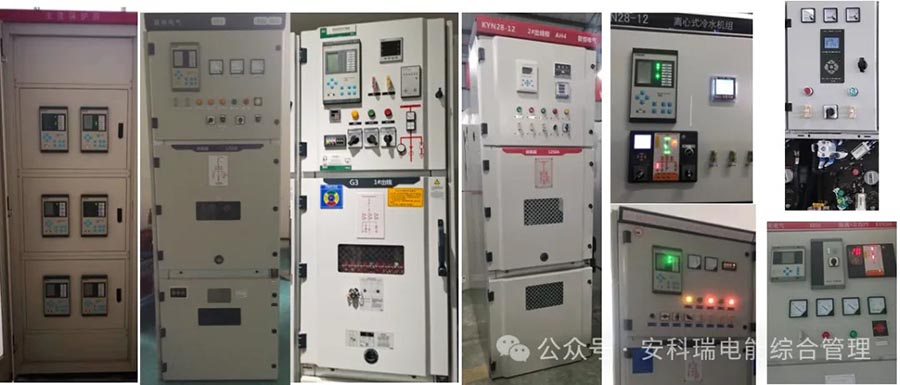

Shandong English Chemical Project zahrnuje hlavní rozvodnu 35 kV a 3 rozvodny 10 kV s celkem 76 vysokonapěťovými skříněmi. Každá skříň je vybavena 6bodovým bezdrátovým měřením teploty pomocí senzorů ATE200/ATE400 a inteligentního řízení ASD320 k dosažení 24/7 online měření teploty a abnormálního varování v reálném čase před vysokonapěťovým zařízením v celé stanici, účinně zajišťuje elektrickou bezpečnost ve vysoce rizikových chemických scénářích a eliminuje rizika přehřátí, požáru a neplánovaných výpadků proudu.

Elektrická bezpečnost není maličkost; přesné měření teploty zajišťuje bezpečnost

Dnes, s urychlenou propagací výstavby dvou uhlíkových a inteligentních sítí, již není elektrická bezpečnost „otázkou s výběrem z více možností“, ale „povinným kurzem“. Přehřátí elektrického zařízení je hlavním skrytým nebezpečím, které způsobuje výpadky proudu a elektrické požáry. Tradiční metody měření teploty mají bolestivé body, jako jsou velká slepá místa, neschopnost monitorovat v reálném čase a potíže při renovaci.

Řešení integrace bezdrátového měření teploty pro všechny scénáře společnosti Ankerui má hlavní výhody pasivního bezdrátového připojení, vysoce přesného snímání, instalace s nulovými úpravami a inteligentního řízení s úplným řetězcem, posouvající se od pasivních oprav k aktivní prevenci a kontrole. Senzory řady ATE nevyžadují baterie, jsou bezúdržbové a jsou spárovány s monitorovací platformou Acrel-2000T pro dosažení 24hodinového víceúrovňového varování a sledovatelnosti dat. Byly široce používány v chemických situacích, v datových centrech, dopravních uzlech a dalších scénářích a pomáhají podnikům eliminovat teplotní slepá místa, snižovat náklady na provoz a údržbu, předcházet elektrickým požárům a skutečně dosahovat kontroly bezpečnosti, prevence skrytých nebezpečí, sledovatelnosti dat a odpovědnosti.

Výběr produktu/řešení/list technických specifikací

Dlouhým stisknutím rozpoznáte QR kód nebo kontaktujte 13774430992
