Podrobné vysvětlení a aplikační řešení technologie LoRa a LoRaWAN

22 10, 2025

1. Co je LoRa?

LoRa (Long Range) je bezdrátová komunikační technologie známá pro své dlouhá přenosová vzdálenost, nízká spotřeba energie a silná schopnost rušení . Je vhodný zejména pro scénáře, které vyžadují dlouhodobý provoz a rozsáhlé pokrytí, jako jsou chytrá města a monitorování životního prostředí.

(1) Srovnání s jinými technologiemi bezdrátové komunikace

Ve srovnání s technologiemi jako 4G, WiFi, NB (Narrowband Internet of Things) a Bluetooth má LoRa nižší rychlost přenosu dat a kapacitu, ale její výhody jsou:

• Delší přenosová vzdálenost : Širší pokrytí než WiFi.
• Nižší spotřeba energie : Vhodné pro dlouhodobé aplikace na baterie.
• Nižší náklady : Není třeba platit za datový provoz, jako je 4G.

(2) Síťový režim LoRa

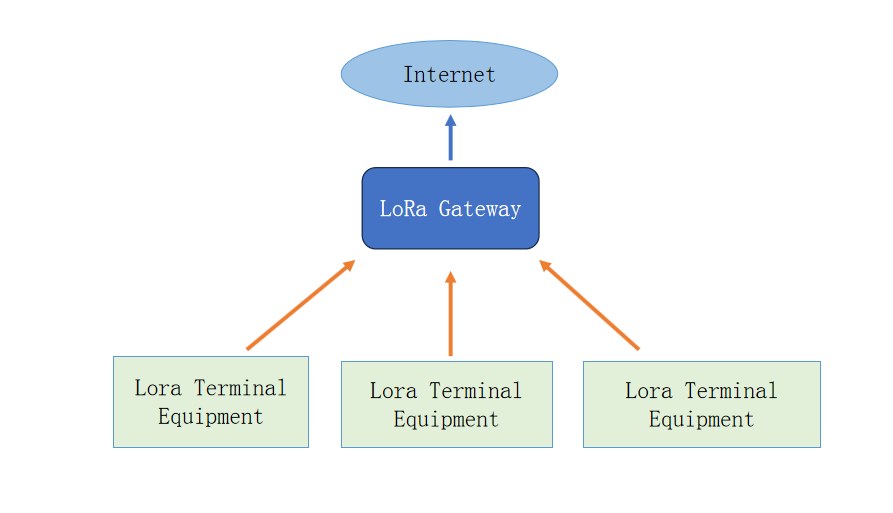

LoRa podporuje komunikaci typu point-to-point a hvězdicové sítě a realizuje centralizovaný sběr a předávání dat z více uzlů prostřednictvím zařízení brány.

2. Co je to LoRaWAN?

LoRaWAN je a specifikace protokolové vrstvy vyvinuté na základě technologie fyzické vrstvy LoRa. Definuje formát přenosu dat a využívá technologii šifrování AES, což výrazně zlepšuje standardizaci a zabezpečení dat. Standard LoRaWAN je spravován aliancí LoRa Alliance a uznáván Mezinárodní telekomunikační unií (ITU) jako globální standard pro nízkoenergetické rozlehlé sítě (LPWAN).

3. Charakteristika a aplikace LoRaWAN

Charakteristika :

• Komunikace na dálku
• Nízká spotřeba energie
• Silná schopnost proti rušení
• Nízká cena

Každá země a region má své vlastní zákonné specifikace frekvenčního pásma. Běžné jsou: CN470 (čínská norma), EU868 (evropská norma), AU915 (australská norma), US915 (norma USA), AS923 (normy jiných asijských zemí)

Oblasti použití :

• Inteligentní měřiče (jako jsou elektroměry, vodoměry)
• Chytrá města a chytré budovy
• Inteligentní veřejná doprava
• Výroba internetu věcí
• Logistika a sledování personálu
• Environmentální snímání a chytré zemědělství

(1) Síťový režim LoRaWAN

LoRaWAN využívá hvězdicovou topologii. Koncová zařízení odesílají data na síťový server přes bránu a poté je předávají aplikační platformě.

(2) Srovnání mezi zařízeními LoRaWAN a zařízeními WiFi a 4G

4. Elektroměr LoRaWAN

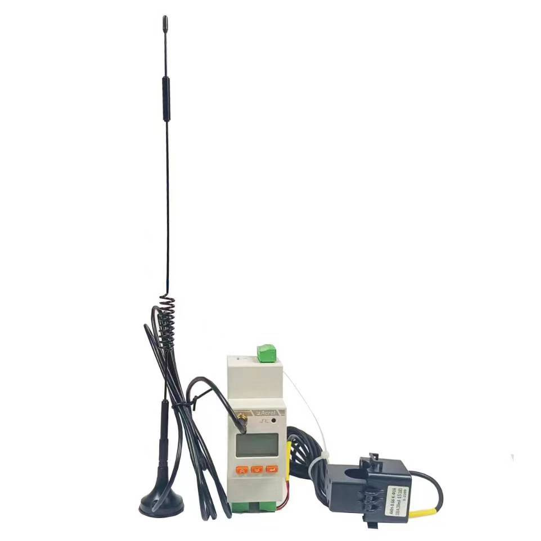

(1) Jednofázový bezdrátový měřič: ADW310-HJ-D16/LW868

Vhodné pro jednofázové měření elektřiny, podporuje LoRaWAN komunikaci a může realizovat vzdálený sběr a monitorování dat.

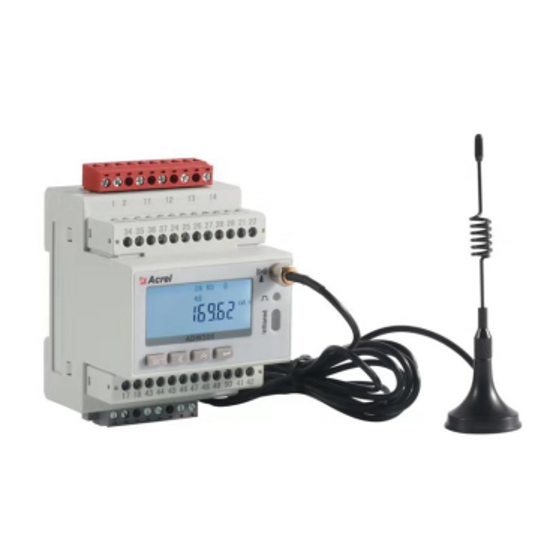

(2) Třífázový bezdrátový měřič : Řada ADW300-LW

Je navržen pro třífázové napájecí systémy, má vysoce přesné měření a funkce dálkové komunikace a je vhodný pro průmyslové a komerční scénáře.

5. Modul pro převod dat LoRaWAN

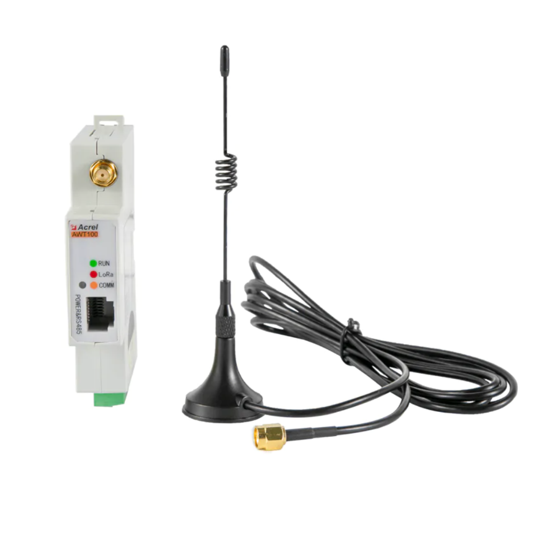

(1) Řada AWT100-LW

Tento modul komunikuje s koncovými zařízeními, která nepodporují LoRaWAN přes rozhraní RS485 pomocí protokolu Modbus. Po shromáždění dat je odešle do brány přes LoRaWAN, což umožňuje upgrady IoT pro tradiční zařízení.

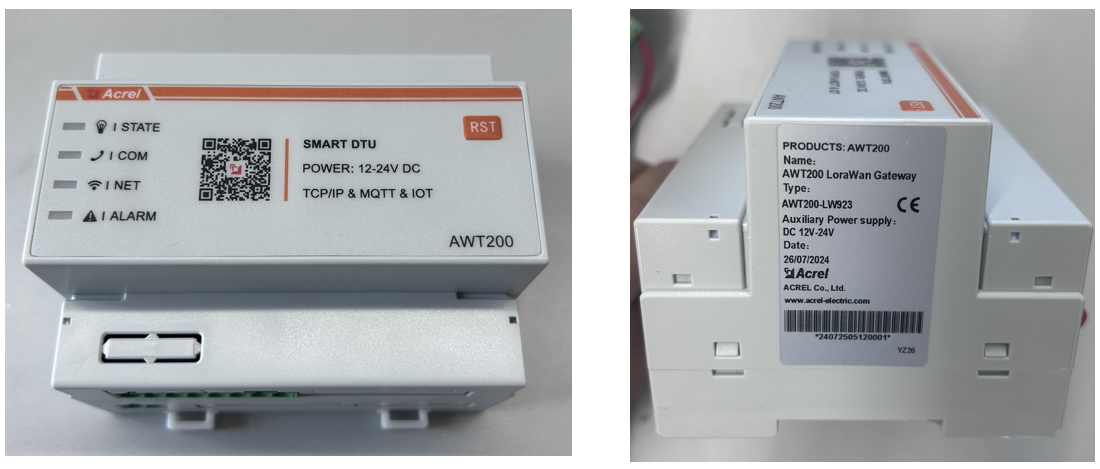

(2) Brána LoRaWAN: Řada AWT200-LW

Brána je zodpovědná za příjem LoRaWAN signálů odesílaných koncovými zařízeními a za předávání dat na server přes Ethernet. Jedná se o základní zařízení sítě LoRaWAN.

6. LoRaWAN Brána Networking Solution

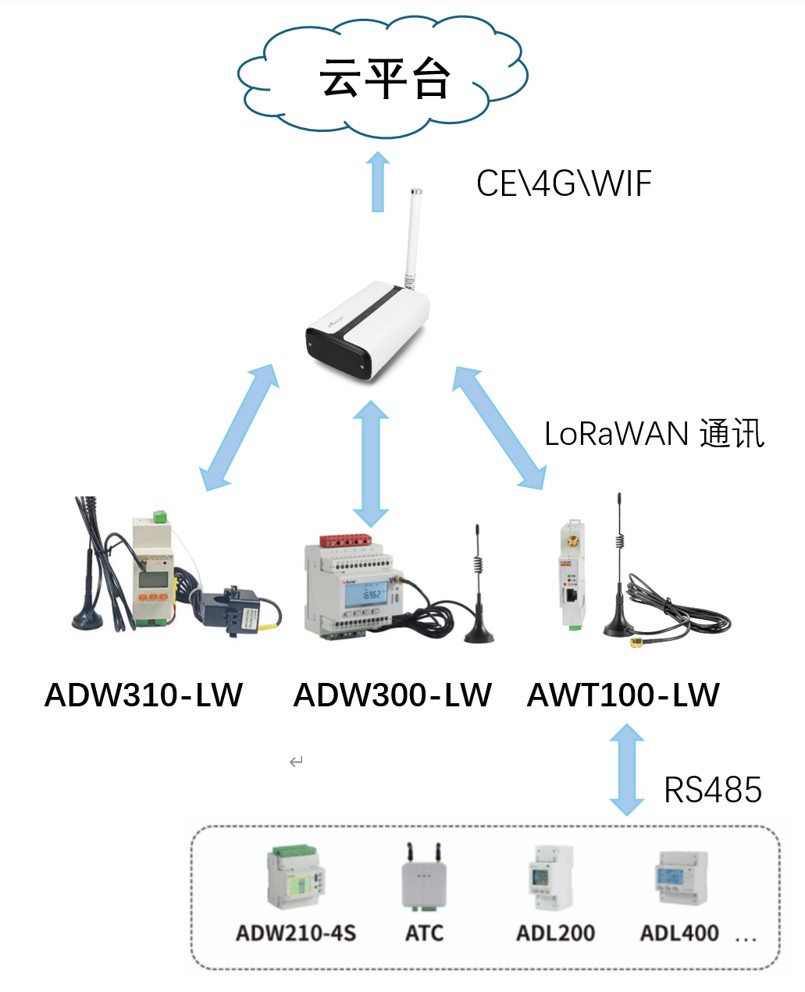

(1) Řešení brány třetí strany

• Koncové zařízení : Měřič LoRaWAN nebo modul pro převod dat
• Uplink Gateway : Brána LoRaWAN třetí strany (jako je Milesight)
• Platformaa : Platforma třetí strany nebo vlastní platforma uživatele

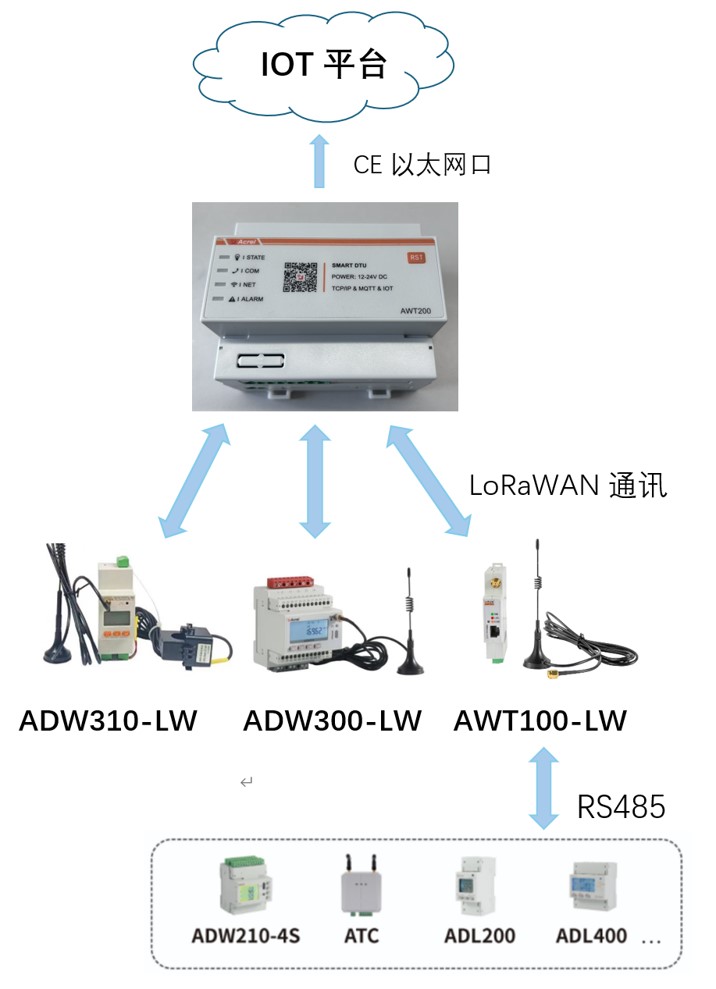

(2) Vlastní řešení brány

• Gateway : AWT200-LW923
• Koncové zařízení : Měřič LoRaWAN nebo modul pro převod dat
• Platformaa : Vlastní platforma
• Poznámka : Nedoporučuje se připojovat k platformě třetí strany, aby byla zajištěna kompatibilita a stabilita systému.

7. Tabulka porovnání modelu zařízení a frekvenčního pásma LoRaWAN
