Varování před přehřátím elektrického zařízení: Řešení bezdrátového monitorování teploty Acrel

25 02, 2026

1. Úvod

S neustálým rozvojem globální ekonomiky a průmyslových technologií hrají elektrické systémy v moderní společnosti stále důležitější roli. Bezpečnost a spolehlivost provozu energetické soustavy se proto staly kritickým problémem pro průmysl. Zejména s rozšířeným nasazením bezobslužných rozvoden jsou tradiční metody ruční kontroly postupně nahrazovány inteligentními monitorovacími technologiemi.

Bezdrátová technologie monitorování teploty poskytuje v reálném čase detekci teploty klíčových topných bodů vysokonapěťových elektrických zařízení. Nepřetržitým shromažďováním a analýzou teplotních údajů pomáhá tato technologie zajistit bezpečný a stabilní provoz energetických systémů a zároveň podporuje strategie prediktivní údržby.

2. Pozadí výzkumu a technické výhody bezdrátových systémů monitorování teploty

V elektrárnách a rozvodnách může dlouhodobý provoz vysokonapěťových rozváděčů, venkovních odpojovačů a přípojnicových bodů vést k místnímu přehřátí. To je způsobeno především zvýšeným kontaktním odporem, oxidací, hromaděním prachu nebo mechanickým uvolňováním.

Vzhledem k tomu, že vysokonapěťové terminály zařízení jsou obvykle vystaveny vysokým elektrickým polím, tradiční kontaktní metody měření teploty nelze bezpečně použít kvůli izolačním rizikům.

Bezdrátová technologie monitorování teploty řeší tento problém přenosem teplotních dat prostřednictvím rádiových signálů. Teplotní čidla jsou instalována přímo na topných bodech, zatímco monitorovací zařízení zůstává elektricky izolováno od vysokonapěťových zařízení.

Ve srovnání s tradičními metodami měření nabízí bezdrátové systémy sledování teploty několik výhod:

1. Vysoká bezpečnost
Mezi senzory a monitorovacími systémy není žádné přímé elektrické spojení, což snižuje riziko ohrožení elektrickým proudem.

2. Možnost monitorování v reálném čase
Systém umožňuje nepřetržitý sběr dat o teplotě a vzdálené monitorování.

3. Nízké náklady na údržbu
Bezdrátové monitorování nahrazuje častou manuální kontrolu a snižuje mzdové náklady.

4. Podpora ukládání dat a analýzy
Údaje o teplotě mohou být uloženy v centrálních řídicích systémech pro dlouhodobou analýzu a prediktivní rozhodnutí o údržbě.

V současnosti běžně používané technologie monitorování teploty zahrnují měření teploty pomocí optických vláken, termistorové měření, infračervené měření teploty a bezdrátové měření teploty. Mezi tyto technologie:

• Termistorové senzory se obtížně používají na exponovaných vysokonapěťových zařízeních.
• Monitorování teploty pomocí optických vláken poskytuje vysokou přesnost, ale má vysoké náklady na instalaci a vybavení.
• Infračervené měření obvykle vyžaduje ruční ovládání a postrádá nepřetržité monitorování v reálném čase.
• Bezdrátové monitorování teploty se postupně stává běžným řešením díky své rovnováze mezi cenou, bezpečností a výkonem.

3. Řešení online systému pro bezdrátové monitorování teploty Acrel

Bezdrátový systém sledování teploty se používá hlavně pro sledování změn teploty ve vysokonapěťových a nízkonapěťových rozvodných skříních, kabelových spojích, kontaktech vypínačů, přípojnicových spojích a transformátorových zařízeních.

Systém detekuje potenciální bezpečnostní rizika způsobená faktory, jako je oxidace, uvolňování nebo hromadění prachu, které mohou zvýšit kontaktní odpor během provozu.

Mezi základní funkce systému patří:

• Sběr teplotních dat v reálném čase
• Funkce alarmu abnormální teploty
• Ukládání a analýza historických dat
• Vzdálené monitorování a automatizované řízení provozu

4. Komponenty pro snímání teploty

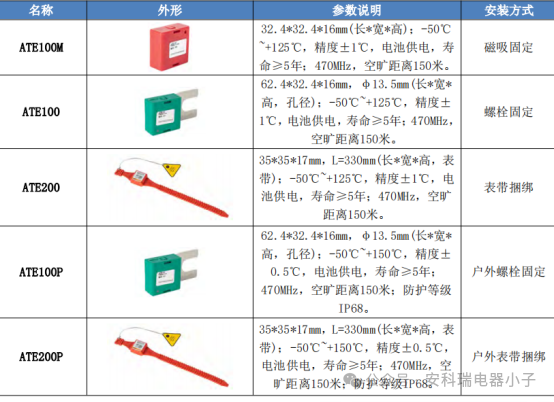

Bezdrátové teplotní senzory napájené bateriemi

Tato čidla se instalují přímo na topná místa zařízení. Jsou napájeny vestavěnými bateriemi a přenášejí data bezdrátově. Jsou vhodné pro vysokonapěťové kontakty rozváděčů a přípojnicové spoje.

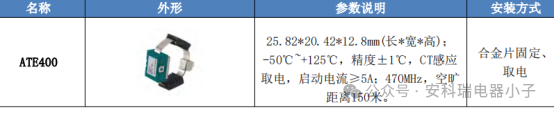

Bezdrátové teplotní senzory napájené CT

Tyto snímače se používají hlavně v provozních prostředích s vysokým proudem, jako jsou kontakty jističe, přípojnice a vysokonapěťové kabelové koncovky. Senzory získávají energii prostřednictvím indukce proudového transformátoru, což eliminuje potřebu výměny baterie a prodlužuje životnost.

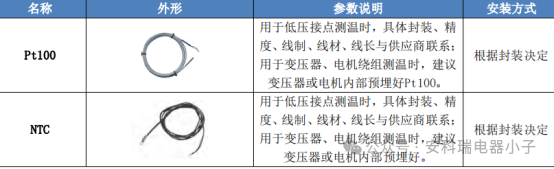

Drátové teplotní senzory

Drátové senzory se používají hlavně v nízkonapěťových zařízeních nebo vysoce přesných monitorovacích scénářích, jako jsou vinutí transformátoru a vinutí motoru. Jako snímací prvky se běžně používají odporové teplotní detektory Pt100.

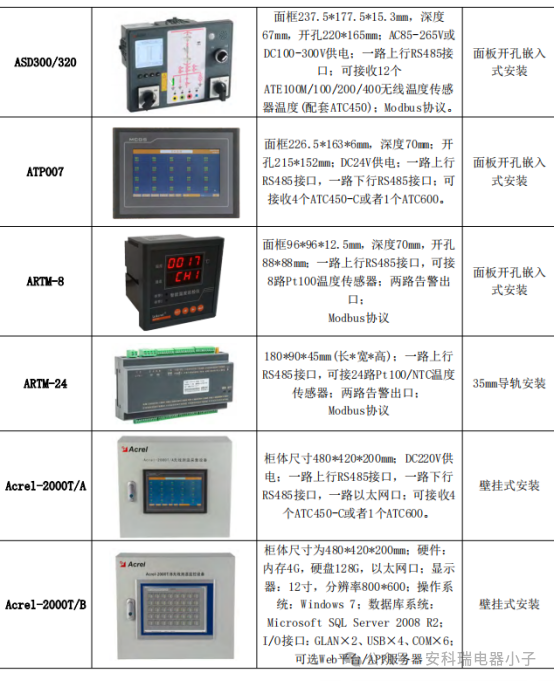

5. Přijímací a zobrazovací jednotky

Bezdrátové systémy monitorování teploty se obvykle skládají z přijímacích modulů a zobrazovacích terminálů.

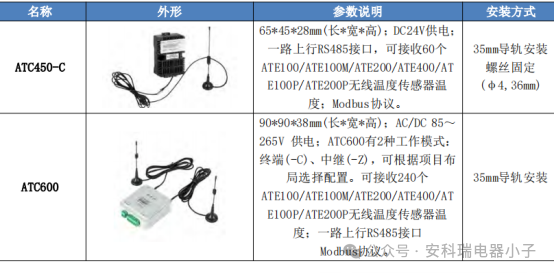

• Přijímací jednotka
  Zodpovědný za příjem a zpracování teplotních dat přenášených ze senzorů.

• Zobrazovací jednotka
  Používá se k vizuálnímu zobrazení teplotních křivek, stavu zařízení a informací o alarmech.

Tato struktura umožňuje personálu údržby sledovat provozní stav zařízení v reálném čase.

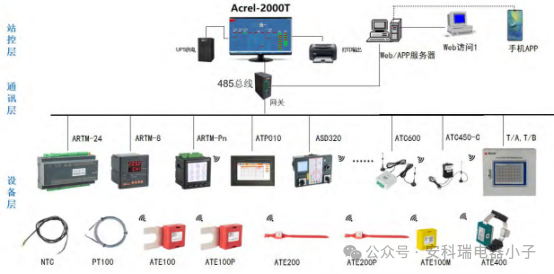

6. Architektura řešení systému bezdrátového monitorování teploty

Bezdrátový systém monitorování teploty Acrel-2000/T integruje teplotní data ze všech monitorovacích zařízení v rozvodně do platformy centralizovaného řízení.

Systém kombinuje počítačovou technologii, komunikační technologii a technologii zpracování dat k dosažení centralizovaného monitorování a správy informací o teplotě.

Mezi hlavní funkce patří:

• Sběr a přenos dat v reálném čase
• Analýza trendové křivky teploty
• Ukládání a dotazování historických dat
• Správa alarmů přehřátí a záznamů událostí

Systém je vybaven nezávislou databází pro dlouhodobé ukládání dat a analýzu provozu zařízení. Analýzou teplotních trendů mohou inženýři vyhodnotit podmínky stárnutí zařízení a optimalizovat rozhodnutí o údržbě.

7. Typické aplikační scénáře

Bezdrátová technologie monitorování teploty je široce používána v mnoha průmyslových odvětvích, včetně:

• Systémy přenosu a rozvodu energie
• Ocelářský průmysl
• Těžební průmysl
• Petrochemický průmysl

Mezi běžná monitorovací místa patří:

• Vodiče přenosového vedení
• Pouzdra hlavního transformátoru
• Odpojte kontakty spínače
• Spojky vysokonapěťových rozváděčů
• Kabelové koncovky
• Povrchy kondenzátorů

Systém pomáhá zlepšit spolehlivost provozu zařízení prostřednictvím monitorování v reálném čase a funkcí včasného varování.

8. Technická aplikační hodnota

Aplikace bezdrátové technologie monitorování teploty výrazně zlepšuje řízení provozu energetického systému.

Mezi hlavní výhody patří:

• Zlepšení bezpečnosti a spolehlivosti elektrické sítě
• Snížení poruchovosti zařízení
• Minimalizace doby a rozsahu výpadku napájení
• Snížení nákladů na ruční kontrolu
• Zvyšování ekonomických a sociálních přínosů energetických systémů

Tradiční plánovaná údržba se postupně vyvíjí v údržbu založenou na stavu podporovanou inteligentními monitorovacími technologiemi.

9. Závěr

Technologie bezdrátového sledování teploty hraje důležitou roli při zajišťování bezpečného provozu elektrických systémů. Neustálým sledováním a analýzou teplotních údajů je možné předvídat degradaci zařízení a předcházet potenciálním poruchám.

S rozvojem technologie internetu věcí (IoT) a budování inteligentní sítě bude technologie bezdrátového monitorování teploty hrát stále důležitější roli v budoucím řízení bezpečnosti energetického systému.
