Monitorovací systém UPS Acrel: Zabezpečení vaší kontinuity a spolehlivosti napájení

22 12, 2025

Co je UPS?

UPS (Uninterruptible Power Supply) je zařízení nouzového napájení, které integruje přeměnu energie, ukládání energie a řídicí funkce – komplexní systém ochrany napájení zahrnující usměrňovače, invertory, baterie, statické spínače a řídicí obvody s.

Jeho základní funkce zahrnují dva klíčové aspekty:

Za prvé, když je napájení ze sítě normální, filtruje rušení sítě, jako jsou kolísání napětí, přepětí a harmonické, a dodává stabilní a čisté napájení zátěží.

Zadruhé, při výpadku síťového napájení se plynule přepne na energii uloženou v baterii (doba přepnutí UPS online <10 ms), aby se zabránilo zhroucení zátěžového zařízení a ztrátě dat.

Kritické vysvětlení: UPS ≠ Pouze baterie! Baterie je pouze „složkou pro skladování energie“, která je zodpovědná pouze za skladování elektrické energie. Kompletní systém UPS vyžaduje koordinovaný provoz základních modulů včetně usměrnění, inverze a přepínání, aby splnil svůj úkol ochrany napájení.

Hlavní topologie UPS a klíčové rozdíly:

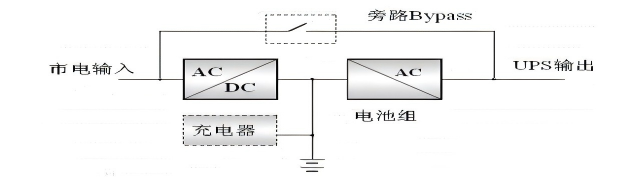

• Online UPS: Trvale napájí zátěže přes střídač s nulovou přenosovou dobou a poskytuje nejvyšší kvalitu napájení. Ideální pro kritické aplikace, jako je průmyslové řízení, zdravotnická zařízení a datová centra (základní cílové scénáře).

Online UPS dodává střídavý proud zátěže přes obvod střídače bez ohledu na stav síťového napětí a udržuje střídač vždy v provozu. Během výpadků okamžitě přeměňuje uloženou energii baterie na střídavý proud pro zátěž, čímž dosahuje přenosu bez přerušení.

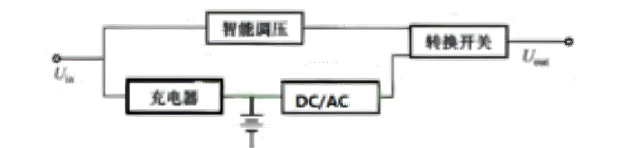

• Pohotovostní UPS: Přímo dodává energii ze sítě za normálních podmínek, střídač aktivuje pouze při výpadcích s dobou přenosu v řádu desítek milisekund. Vhodné pro nekritické zátěže, jako jsou počítače a routery.

1. Nabíječka: Nabíjí a nabíjí baterii během normálního provozu.
2. Střídač DC/AC: Zůstává neaktivní, když je k dispozici síť; během výpadků převádí stejnosměrný proud (z baterie) na střídavý proud pro zátěže s výstupními průběhy včetně obdélníkové, kvazi-čtvercové vlny nebo sinusovky.
3. Přepínač: Připojuje vstupní napájení k zátěži během normálního provozu; odpojí rozvodnou síť a připojí střídač během výpadků, aby bylo možné pokračovat v napájení zátěží.
4. Automatický regulátor napětí: Reguluje a stabilizuje výstupní napětí, když je k dispozici síť.

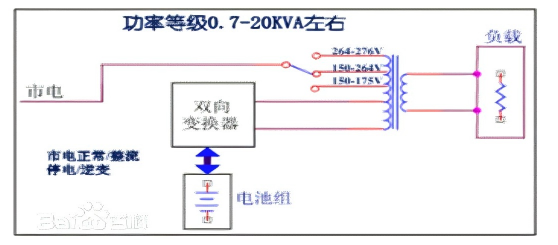

• Line-Interactive UPS: Poskytuje částečnou regulaci napětí s dobou přenosu mezi online a pohotovostním typem. Vhodné pro prostředí malých kanceláří.

Během normálního provozu z veřejné sítě dodává zátěži zlepšenou síťovou energii prostřednictvím inteligentní regulace transformátoru s přepínáním odboček, zatímco střídač pracuje v obráceném režimu pro nabíjení baterie. Během výpadků jsou zátěže zcela napájeny energií baterie přes střídač. Tento obousměrný převodník funguje jako střídač i nabíječ.

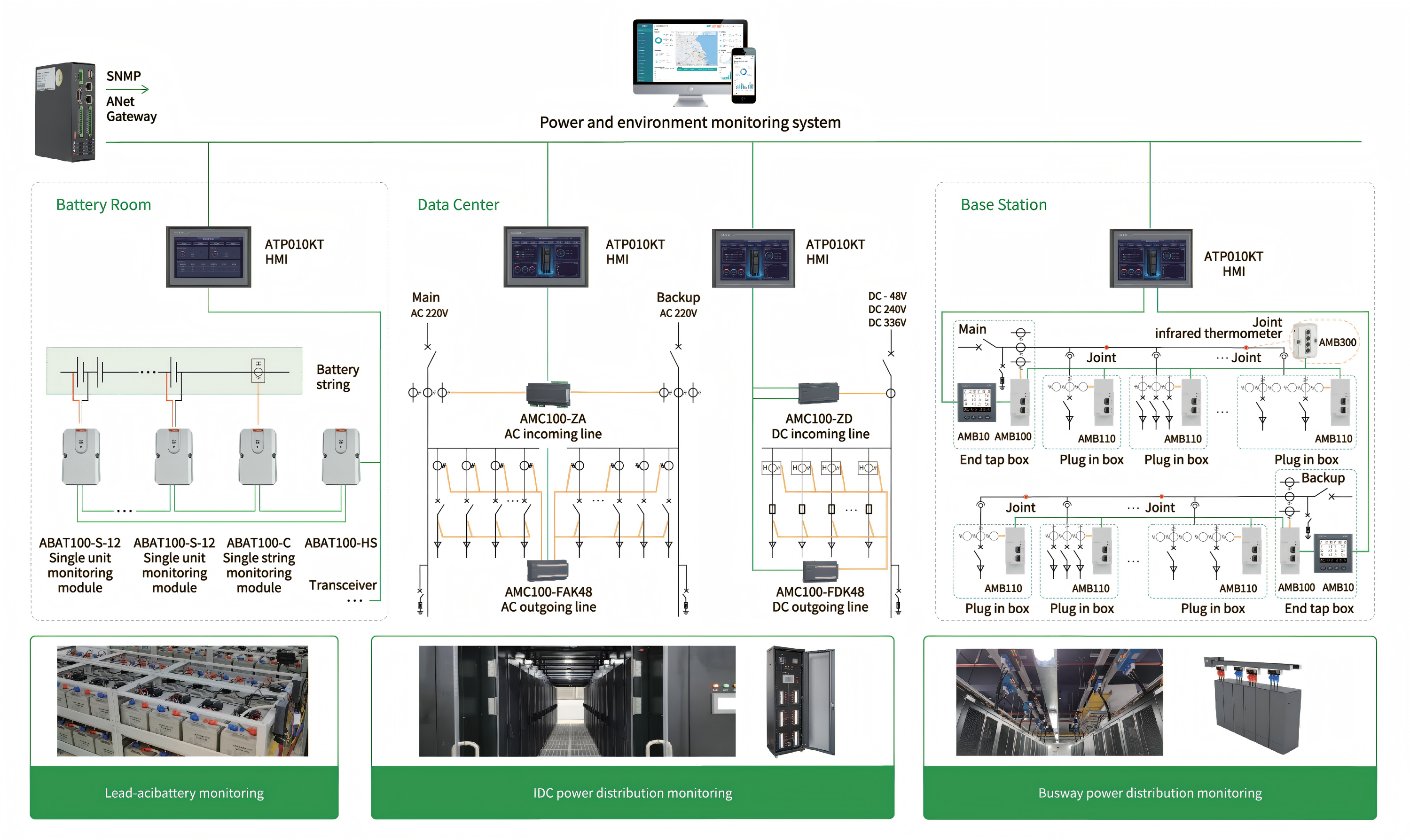

Řešení Acrel:

Monitorování baterie

• 24/7 online monitorování pro včasnou detekci buněk se sníženým výkonem
• K dispozici jsou tři rozsahy napětí: konfigurace 2V, 6V, 12V pro většinu typů baterií
• Monitorování napětí, vnitřního odporu a záporné teploty elektrody na článek
• Plug-and-play instalace – jednoduchá elektroinstalace pól k pólu nevyžaduje žádné speciální školení

• 24/7 online sledování nabíjecího/vybíjecího proudu a okolní teploty
• Obsahuje optickou izolaci a podporu protokolu MODBUS pro bezproblémovou integraci s monitorovacími systémy třetích stran
• Poskytuje vysokou spolehlivost a stabilní výkon

DC metry
